10月27日消息，據珠海一星科技透露:#GIS局放在線監測系統#（GIS局放在線監測裝置）采用超高頻（UHF）在線監測技術，用于監測并分析氣體絕緣組合電器（GIS）設備內部局部

放電信號，采集到的信號通過濾波和放大等處理后，輸出給數據分析系統進行集中分析，顯示以及輸出告警，進而監測并評估GIS設備運行狀態，

有效避免GIS高壓設備的突發性事故。系統采用了UHF特高頻傳感器信號探測技術、傳感器優化布置技術以及SQL數據庫的分析等。系統廣泛應用于

SF6斷路器、GIS、柜式開關、柱上開關、變壓器和互感器的可靠性監測與診斷。

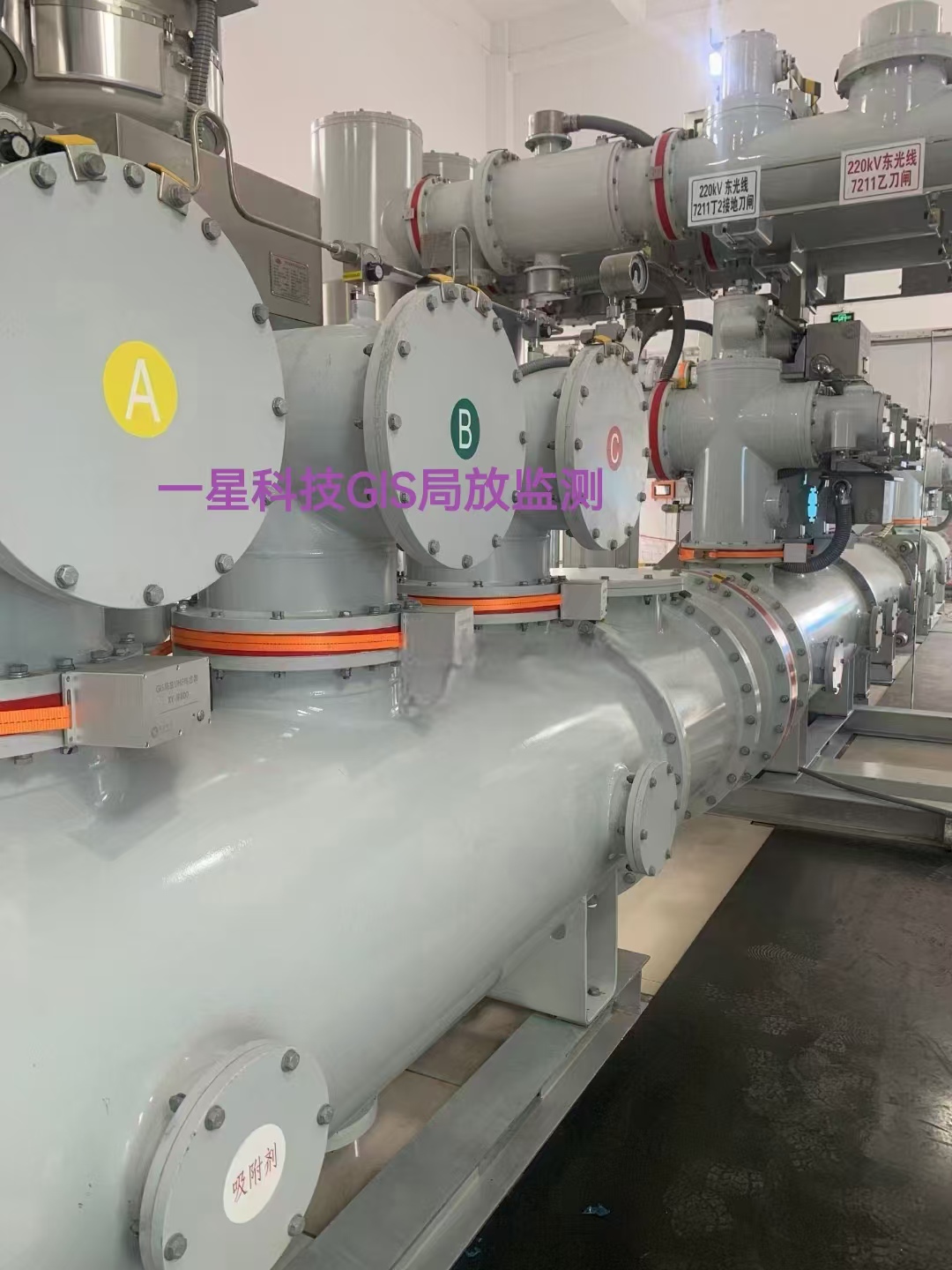

圖一：GIS局放在線監測系統

GIS局放在線監測系統（GIS局放監測）GIS因其絕緣性好、可靠性高和占用空間小等優點，被廣泛應用于電力系統中。然而，

在電力系統高溫高壓的復雜環境下，或者是gis的制造、運輸和裝配過程中，不可避免會產生一些安全隱患，如灰塵、導電微粒、金屬尖端、氣隙等等，

其可能會導致各種形式的局部放電，進而導致絕緣故障或電力系統故障。因此，識別局部放電模式和缺陷類型的潛在相關性在gis設備的絕緣

診斷中是一個重要的指標，它能及時發現潛在缺陷和解決已產生的缺陷。

GIS局放在線監測系統（GIS局放監測），也適用于開關柜、變壓器等高壓設備局放檢測。GIS局放監測在線系統，簡稱為局放監測，是專門為電力設備實時/在線監測、

早期預警局放現象的電力二次設備。#局放監測#被廣泛應用于開關柜、GIS、斷路器、變電站、變壓器等設備（場所），局放監測系統由局放傳感器、局放監測主機、

局放監測后臺組成（其結構如下圖）。局放傳感器是感知開關柜、GIS等局放現象的前端智能設備（器件），并將所感應到的局放現象上傳給局放監測主機

，由主機進行信號處理后上傳給局放監測平臺。#局放傳感器#

圖二：超高頻局放傳感器（UHF）

珠海一星科技有限公司，主要研發生產國家電網、南方電網中局放監測&無線測溫產品：局放在線監測主機、局放監測裝置/局放傳感器/智能無線

局放在線監測、無線測溫傳感器、無線測溫主機、斷路器機械特性監測、開關柜柜內除濕機、開關柜智能操控、嗅覺傳感、壓板狀態監測、避雷器

在線監測、鐵芯夾件在線監測、無線振動監測、鐵路接觸網溫度監測、水浸水位傳感器等電力二次設備（器件）。

#局放監測傳感器#融入嗅覺、SF6、環境溫度/濕度、表面溫度、振動、噪音，可以做成：四合一局放傳感器、五合一局放傳感器、六合一局放傳感

器、七合一局放傳感器、八合一局放傳感器、九合一局放傳感器、十合一局放傳感器。

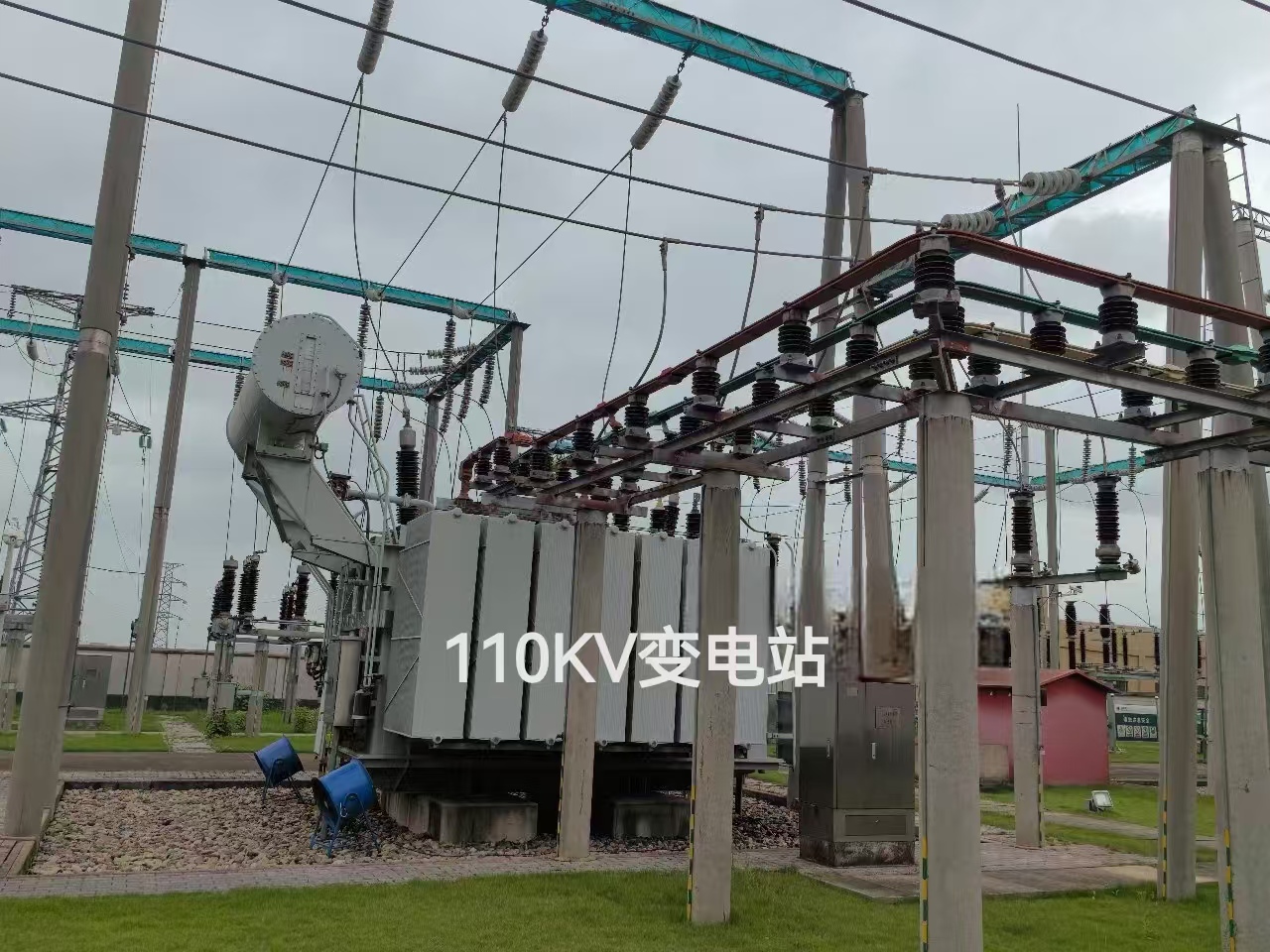

圖三：變壓器局放監測

#局放在線監測系統#（局放監測）一般由局放在線監測傳感器、局放在線監測主機（局放監測裝置）、系統平臺（工控機+應用軟件）、物聯網（

阿里云等）、終端（電腦、手機/Ipad、及APP軟件）等組成。局放監測在電網中屬于數據采集、故障分析、預警類二次設備。

#智能局放傳感器#是局放在線監測系統前端感應器，可按需定制。局放在線監測可智能感知、分析、預警電網設備嗅覺（絕緣

部分燒焦味）、SF6、振動、溫濕度等功能。近年來，智能局放傳感器被廣泛應用于開關柜/環網柜、GIS、配變電站空間等局放在線、實時監測。智能局放傳感器類型 依據局放傳感器與局方監測裝置通信方式的不同，可分為：#無線局放傳感器#、有線局放傳感器兩大類。其中，無線局放傳感器，指的是其與局放監測主機采用無線通信方式（如：LoRa、4G/5G等）。智能無線局放傳感器（如：二合一局放傳感器、三合一局放傳感器、四合一局放傳感器等）采用大容量電池供電、且強磁吸附式固定安裝，現場安裝不斷電。

智能無線局放傳感器——以三合一局放傳感器為例，三合一局放傳感器智能數據采集單元是一款用于高、中、低壓電力開關柜。該裝置需要配合

開關柜局放監測智能傳感器（三合一）一起使用，它是集在線特高頻、地電波/超聲波、數據采集、數據分析于一體的多功能局放監測產品。

該裝置提供通訊接口可與計算機監控系統連接，支持RS485 接口MODBUS-RTU 通訊協議，通訊波特率9600，開關柜局放監測智能傳感器（三合

一）采用高性能電池供電、吸附式安裝、無線通訊等方式便于現場安裝，而且在設計上采用了多種抗干擾措施，能夠在電力系統中穩定運行。

智能無線局放傳感器，可主動、準確感知并有效定位柜內組成復雜的器件（設備）——如線纜、斷路器、母排、接地開關等的局放現象，往往需要

三合一局方傳感器，或二合一局方傳感器。二合一/三合一智能局放傳感器也用于變電站、配電房其他輸電節點（如：GIS、環網柜等）中。

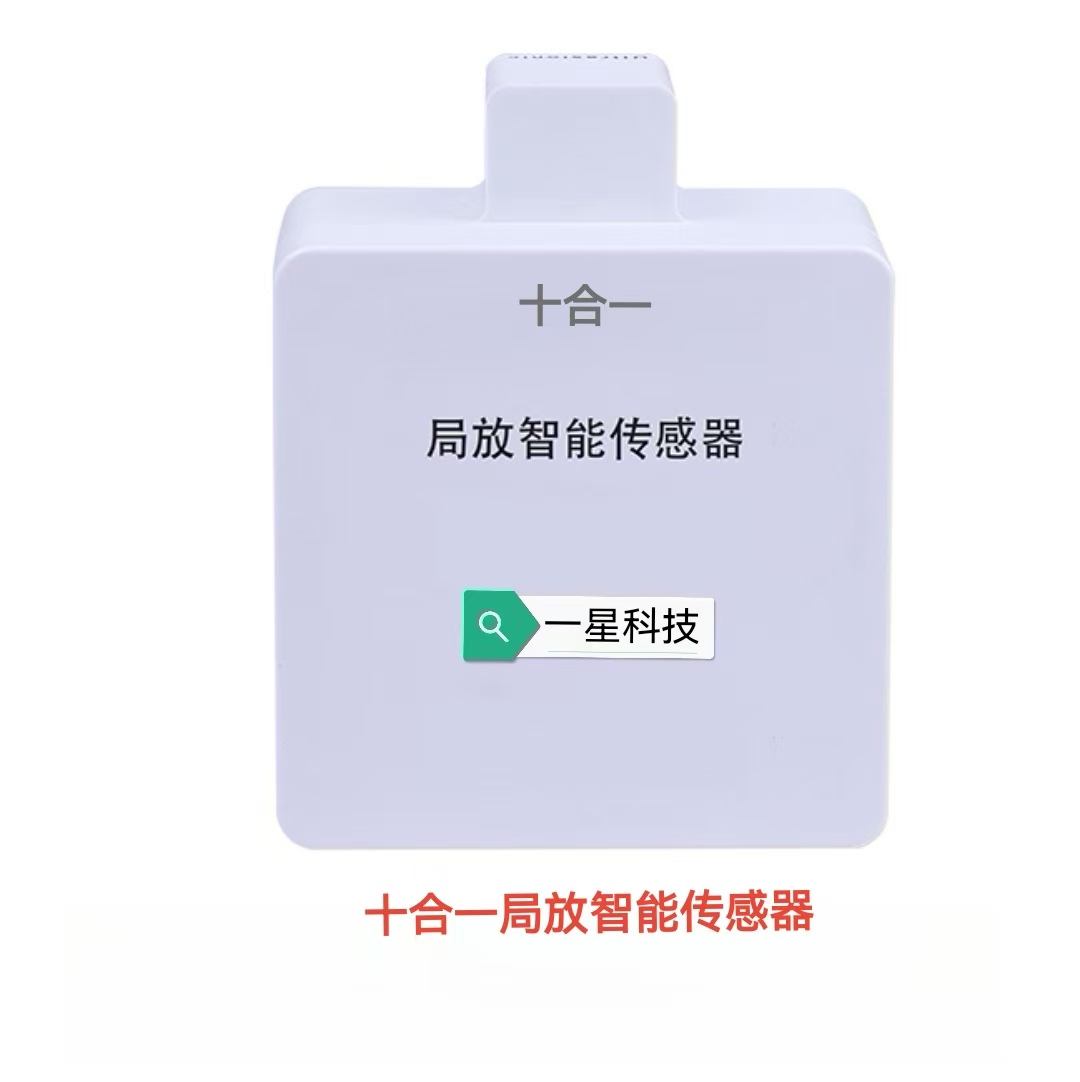

圖四：十合一局放傳感器

智能無線局放傳感器產品優勢：1、可在電網設備帶電運行情況下進行現場安裝和維護，不影響電網設備運行和供電可靠性；2、支持國網輸變電

設備物聯網傳感器數據通信規約、loraWAN等多種無線通信規約，支持Modbus等有線通信規約；3、多種局放監測手段：UHF\AE\TEV\高頻

電流、嗅覺、SF6、振動、溫濕度等；4、智能三合一局放傳感器采用微型化、模塊化、高性能，低功耗設計。配電房、變電站、開關柜/環網柜、

斷路器等局放現象是個漸進過程。高低壓開關柜、環網柜、GIS、斷路器等局放是指在高壓開關柜內部，由于電氣應力過高、雷電波沖擊、絕緣

介質的缺陷和老化等原因，導致電場強度局部增大，從而產生的放電現象。局放會加速絕緣材料的老化，降低其絕緣性能，縮短設備使用壽命；

容易導致設備漏電、短路等故障，影響設備的安全可靠運行；伴隨局放產生的噪聲和電磁干擾，還會影響周圍設備的運行。#超高頻局放傳感器#

近年來，珠海一星科技局放傳感器產品往深度、廣度化邁進，一線局放監測傳感器有：

A、單一基本監測手段

一、超聲波局放傳感器（AA/AE，聲波頻率高于20KHZ)；

二、暫態地電壓局放傳感器(TEV，電磁波頻率在3M~100MHZ之間)；#暫態地電壓局放傳感器#

三、特高頻局放傳感器(UHF，電磁波頻率在300M~1.5GHZ之間)。

B、多種組合技術手段

一、二合一局放傳感器有三種組合，即超聲波與暫態地電壓合二為一，超聲波與特高頻合二為一、特高頻與暫態地電壓合二為一。

二、三合一局放傳感器，即超聲波、特高頻、暫態地電壓三者合一。

三、多合一局放傳感器 上述三種基本監測手段，加上融入環境溫度、器件/線纜表面溫度、嗅覺/SF6/傳感/濕度、振動、噪音等監測，可以做成

四合一局放傳感器、五合一局放監測傳感器、......直至十合一局放傳感器。

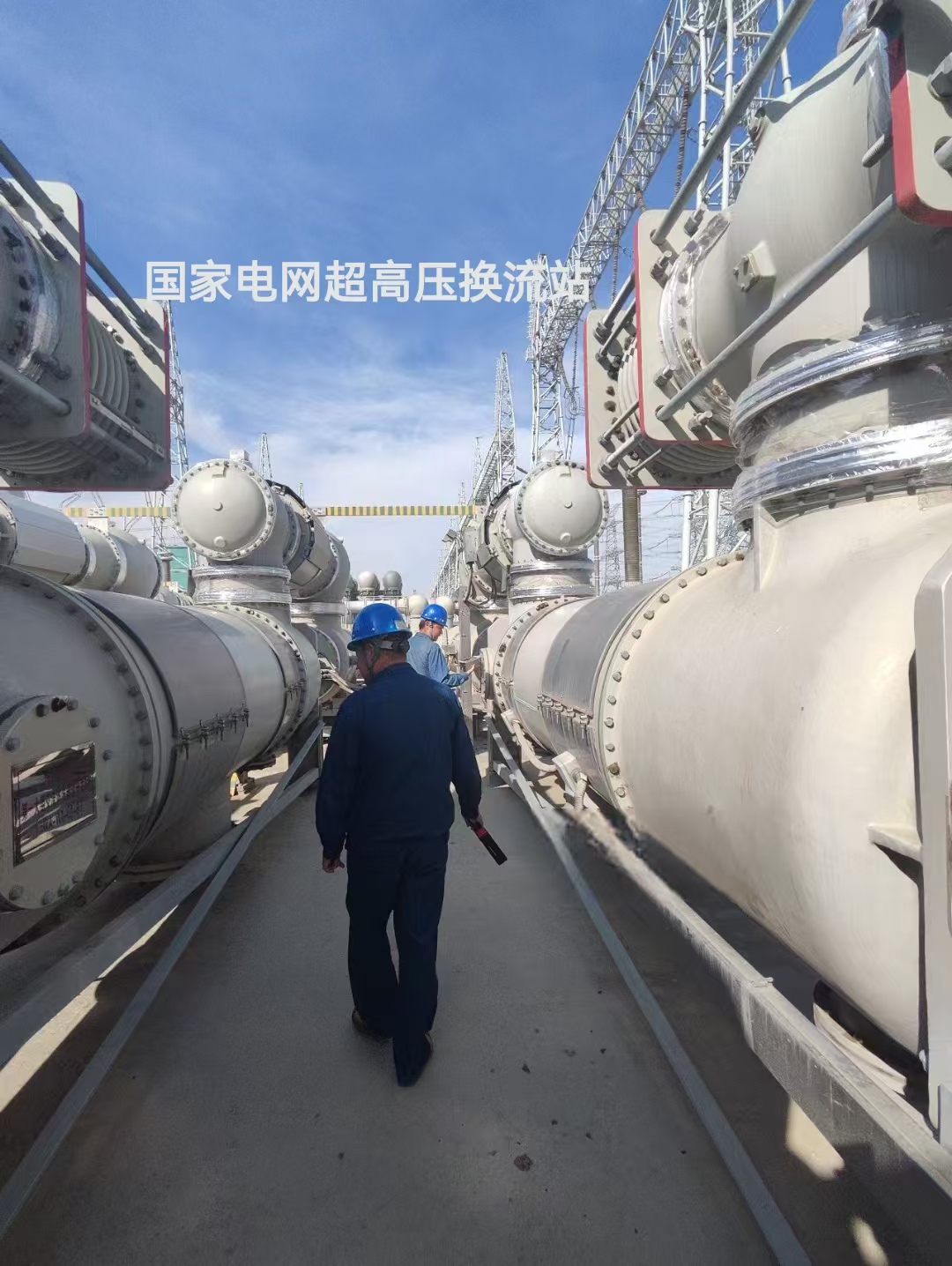

圖五：換流站GIS局放監測裝置
