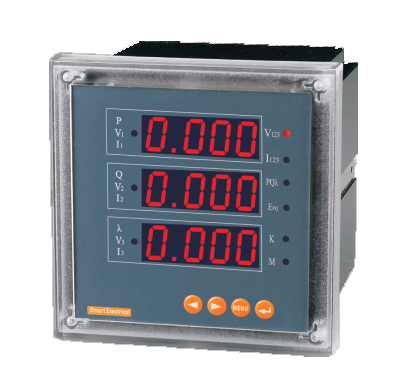

01.概述
E系列多功能電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數，包括電流、電壓、頻率、功率因素、有功功率、無功功率、有功電能、無功電能等，帶電能脈沖輸出和RS485通訊接口，可實現數據的遠程傳輸。并可選配開關量輸入輸出、模擬量輸出、諧波含量分析、復費率電能統計、事件記錄等多個功能；產品目前廣泛應用于能源管理系統、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能配電盤及開關柜中。

02.技術指標

精度等級			電流、電壓為0.5級，有功電能為1級，無功電能為2級
顯示			LED或藍屏LCD顯示
輸入測量	網絡		三相三線3P3L、三相四線3P4L、單相
	電壓	額定值	AC400V/AC100V（可通過PT擴展量程，訂貨時說明）
		過負荷	持續：1.2倍瞬時：電壓2倍（10秒）
		功耗	<1VA(每相）
		阻抗	>300KΩ
	電流	額定值	AC1A/AC5A（可通過CT擴展量程，訂貨時說明）
		過負荷	持續：1.2倍瞬時：電流10倍（5秒）
		功耗	<0.4VA（每相）
		阻抗	<20MΩ
	頻率		50/60Hz±10%
	電能		有功、無功電能計量
電源	工作范圍		AC/DC 80-265V
	功耗		≤5VA
輸出模塊	脈沖輸出		2路電能脈沖輸出，光耦繼電器，常數：3200imp/Kwh(Kvarh)
	通訊接口		RS485接口 MODBUS-RTU協議，波特率4800、9600可選
工作條件	溫度		工作：-10—+55℃，存儲：-25—+70℃
	濕度		相對濕度≤93%RH
	海拔		海拔高度≤2500m
隔離耐壓			輸入和電源＞2kv，輸入和輸出＞1kv，電源盒輸出＞2kv
絕緣			≥100MΩ

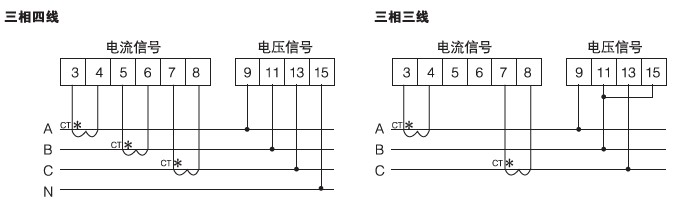

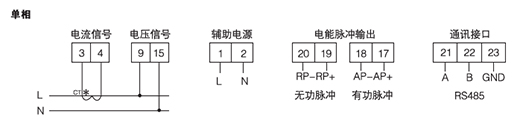

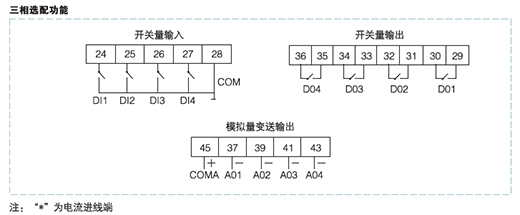

E系列接線示例圖

三相多功能表選型表

		型號
功能特性		YX800E-2S4	YX800E-9S4	YX800E-3S4	YX800E-AS4
顯示方式		三排LED顯示
測量參數	三相電流	√	√	√	√
	三相電壓	√	√	√	√
	頻率	√	√	√	√
	功率因數	√	√	√	√
	有功功率	√	√	√	√
	無功功率	√	√	√	√
	有功電能	√	√	√	√
	無功電能	√	√	√	√
通訊方式		RS485接口/MODBUS-RTU協議
電能脈沖輸出		兩路
開關量輸入DI 開光量輸出DO		4DI/4DO選配	4DI/4DO選配	×	×
模擬量輸出（M）		4路選配	4路選配	×	×
輔助電源		AC/DC 80-265V
面板尺寸		120×120mm	96×96mm	80×80mm	72×72mm
開孔尺寸		111×111mm	91×91mm	76×76mm	67×67mm
