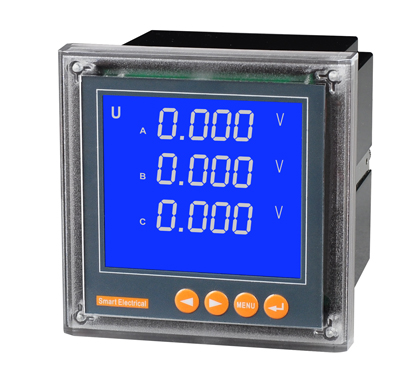

三相電壓表LCD

技術參數
線路圖
產品選型

01.概述
K系列可編程數顯表具有以下功能和特點：
■顯示倍率、通訊地址，波特率等通過面板上按鈕可設置，使用非常靈活方便。
■可選模擬量輸出，輸出為4～20mA，0～12～20mA等可選。
■可選兩路報警輸出，對被測量參數實現上下限監控。
■可選RS-485數字接口，采用標準MODBUS-RTU協議。
■可選2路開關量輸入，可監視系統內開關量狀態。
■數字校零、數字校調，精度高，性價比極高。

02.技術指標

精度等級		顯示精度：0.5級
顯示		整四位LED數碼顯示
輸入	標稱輸入	電流AC1A、AC5A、DC1A、DC5A、DC20mA等；電壓AC100V、AC220V、AC380V、DC100V、DC220V、DC380V、DC75mV等（可通過CP或PT擴展量程，訂貨時說明）
	過負荷	持續：1.2倍，瞬時：電流10倍（5秒），電壓2倍（10秒）
	頻率	50/60Hz±10%
電源	輔助電源	輔助電源標配AC220V，可選AC/DC 80～265V
電源	功耗	＜4VA
隔離耐壓		電源與輸入、變送輸出、通訊接口為AC2kV，輸入、變送輸出、通訊接口為AC1kV
絕緣電阻		≥100MΩ
平均無故障工作時間		＞50000h
工作條件		環境溫度：-10～55℃，相對濕度≤93%，無腐蝕氣體場，海拔高度≤2500m
輸出（可選項）	模擬量（M）	DC4～20mA/0～20mA
	數字通訊（C）	RS-485接口，MODBUS-RTU協議，波形率默認9600（可選4800、9600）bps
	開關量輸入（K）	2路開關量輸入，干節點方式
	報警輸出（J）	2路開關量報警輸出，繼電器觸點

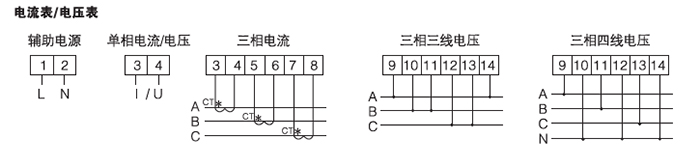

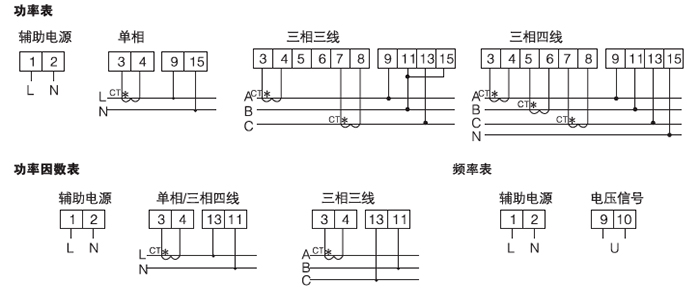

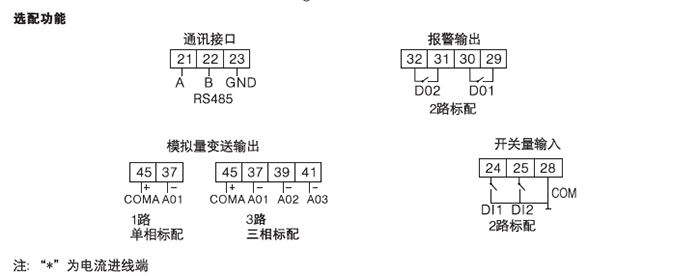

K系列接線示例圖

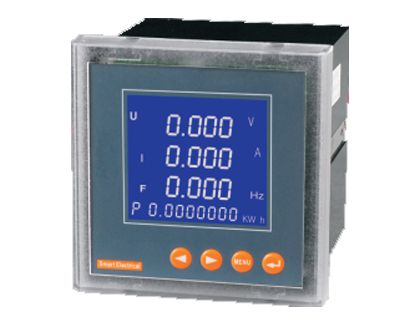

三相液晶顯示電壓表選型表

型號		YX800U-2K4Y	YX800U-9K4Y	YX800U-3K4Y	YX800U-AK4Y
基本功能		測量三相電壓，LCD液晶顯示，可添加選配功能
輔助電源		標配電源AC 220V,可選配開關電源AC/DC 80-265V（訂貨時說明）
面板尺寸		120×120mm	96×96mm	80×80mm	72×72mm
開孔尺寸		111×111mm	91×91mm	76×76mm	67×67mm
選配功能（任選其一）	C	√	√	√	√
	M	√	√
	K	√	√	√	√
	J	√	√	√	√
	MC	√	√
	KC	√	√	√	√
	JC	√	√	√	√
	JM	√	√
	JMC	√	√
