變電站無線測溫系統

YX-KCD-B系列無線測溫裝置適用于：斷路器觸頭測溫、母排測溫、母線測溫、變壓器測溫、電纜搭接頭測溫、電纜槽測溫等 從0.4KV到110KV的 高低壓電力設備，是一款全新概念的無線測溫裝置。國內首創，無要開孔、無需布線、自行組網 、全程無線發射接收，最多可接收810個測溫點。并配備全人性化的后臺測溫系統軟件，實時監控溫升變化及歷史溫度數據分析和超溫報警。是技改或新建電力項目的 首選產品。

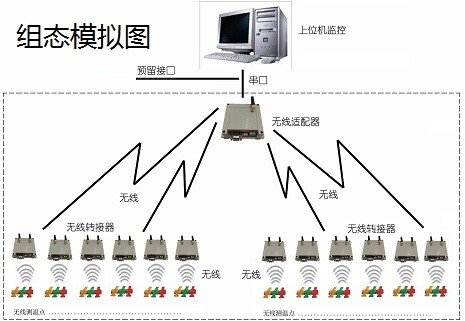

后臺無線測溫組態模擬圖

該無線測溫裝置是一款用于高中低壓電力系統(110KV，6—35KV和0.4KV)YX-KCD-B系列無線傳輸式開關柜溫度在線監測系統采用國際上先進的無線傳感器網絡技術，以智能微處理器為核心，使用進口的數字溫度傳感器，徹底解決了強電磁場干擾環境下的溫度監測的難題。具有高低壓完全隔離，安裝極為方便，工作可靠等優點，是目前理想的開關柜溫度在線監測解決方案。

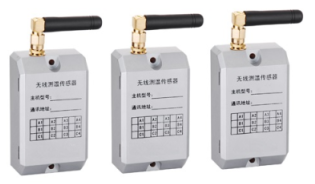

無線測溫模塊（選型）

普通式（無線測溫模塊）

室外（無線測溫模塊）

感應取電（CT測溫模塊）

1. YX-KCD-B無線測溫裝置技術指標：

1、系統電源：交流186V ~220V

2、測溫通道：單機系統支持3-9個溫度采集點，最大為810個溫度采集點。

3、儀表工作環境溫度：-20℃~120℃。

4、儀表工作環境濕度：≤95%RH

5、報警輸出口：無源節點輸出

6、電池使用壽命：≥5年

7、通訊接口：RS-485（隔離）

8、接受模塊與主機：≤300米

9、RS-485通訊距離：<1200米

10、溫度測量范圍：0～150℃

11、精度：≤±2%

12、分辨率：1℃

13、開孔尺寸：295X234mm

2. YX-KCD-B無線測溫裝置安全指標：

1、靜電放電抗擾符合4級

2、電快速瞬變脈沖群抗擾性符合4級

3、高壓沖擊抗擾符合4級

4、浪涌抗擾符合3級

5、面板防護等級符合IP54

6、殼體防護等級符合IP20

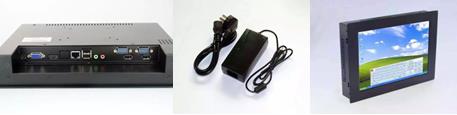

YX-KCD-B安裝及外形

YX-KCD-B無線溫度傳感器是一體化結構，采用熱縮外套封裝，在無線溫度傳感器的一個側面用于檢測溫度。KCD-B無線溫度傳感器因體積小巧， 最適用于開關柜溫度熱接點測量，它可測量開關柜內的觸電、引出線電纜接頭和母線連接點的運行溫度。

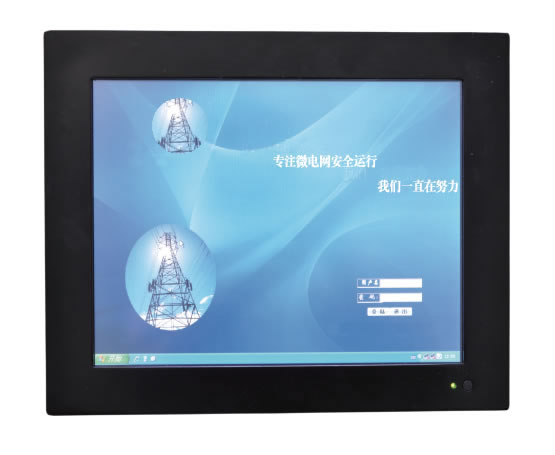

上位機登錄界面

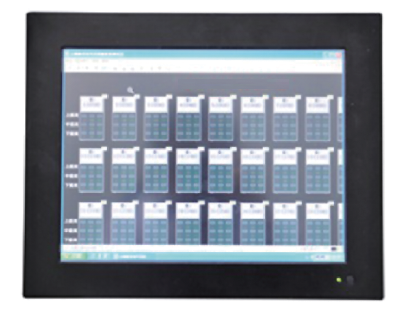

上位機監控界面

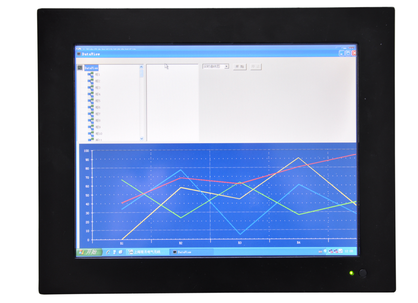

單個節點溫度實時監控表

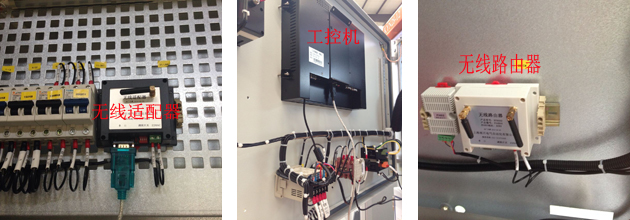

3、安裝現場圖
