12月17日消息，據一星科技透露：高頻電流局放在線監測傳感器/高頻電流局放傳感器(HFCT),對高頻電流流經電纜的接地線、中性點接線以及電纜

本體中的放電脈沖電流信號進行檢測。當電纜內部發生局部放電時，會產生高頻電流信號，這些信號會沿著電纜的外屏蔽層或接地線傳播。高頻電流

傳感器能夠捕捉到這些微弱的信號，并將其放大、過濾，轉化為可測量的電信號，用于后續的分析和處理。其局放監測原理圖如下：

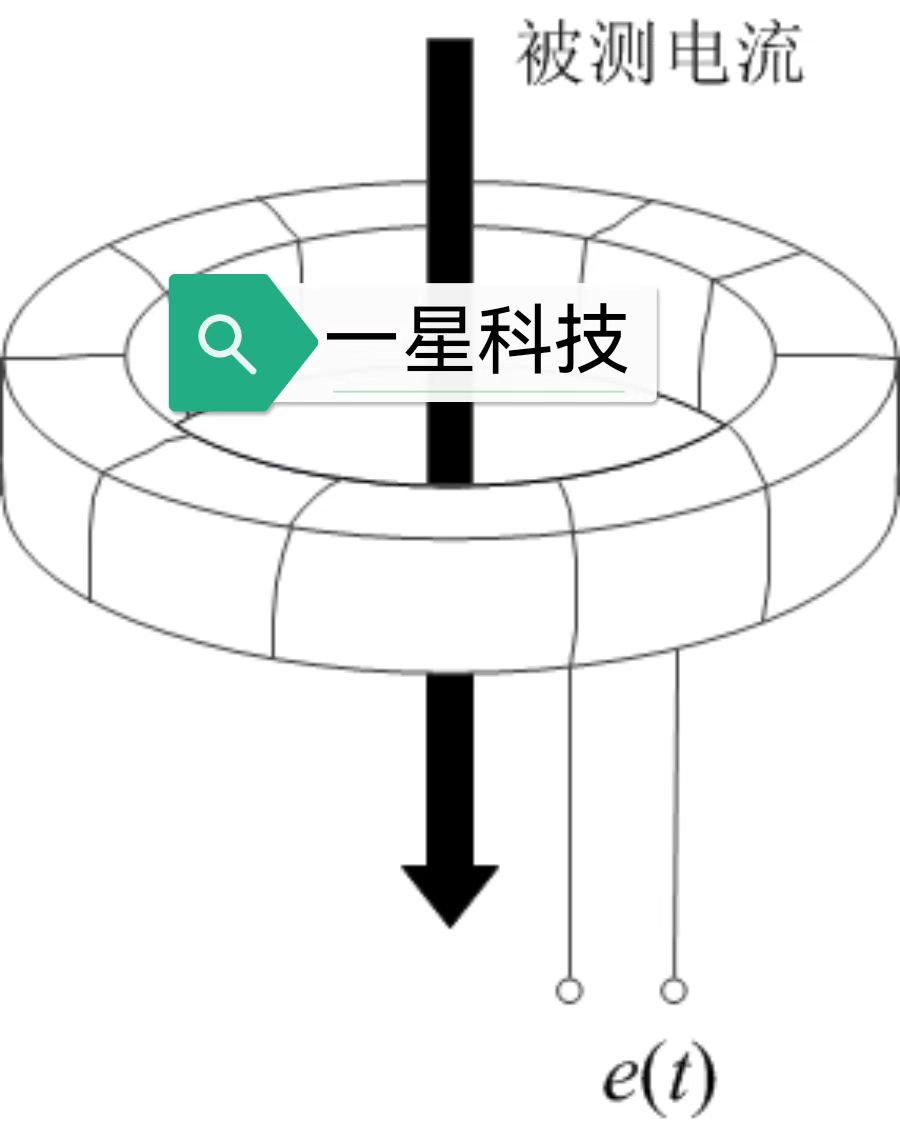

圖一：高頻電流局放監測原理圖1

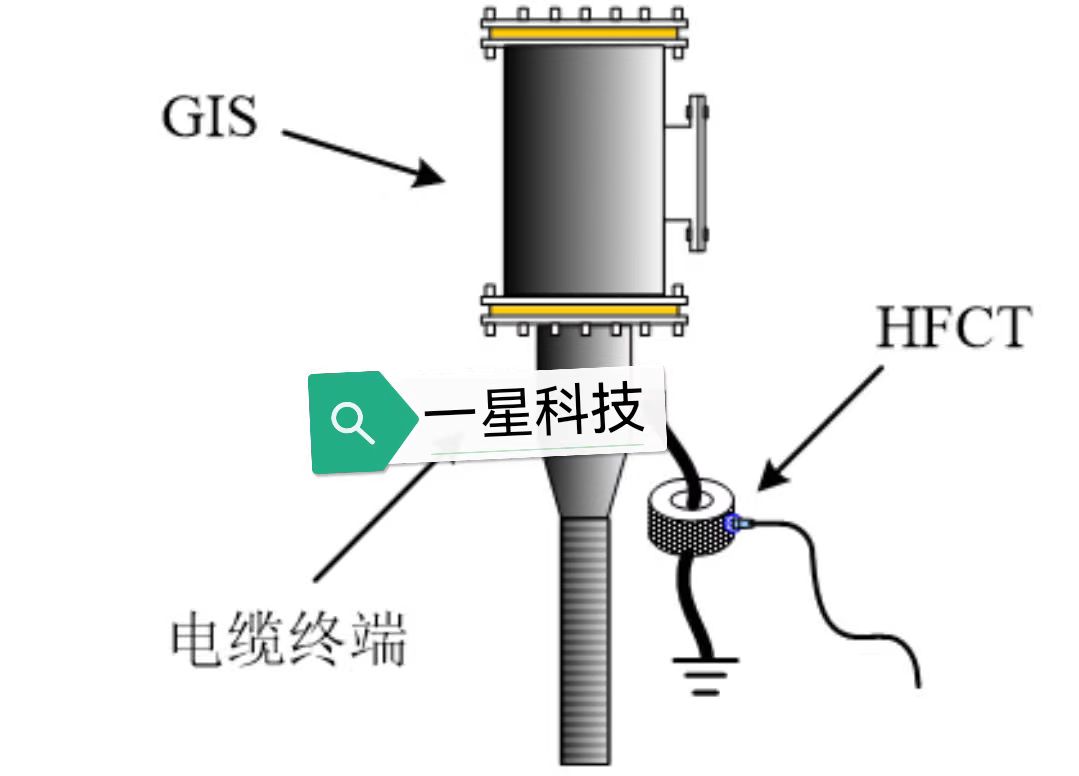

圖二：高頻電流局放監測（HFCT）原理圖1

高頻電流局放監測系統組成如無線局放傳感器系統結一樣，具有三層主結構：高頻電流局放傳感器——>高頻電流局放監測裝置（主機）——>后臺

系統，而高頻電流局放傳感器至高頻電流局放監測主機之間一般以RS485等有線通訊傳輸信息。

高頻電流局放傳感器是電力設備局部放電檢測基本手段之一（其他局放基本監測手段有：AE\UHF\TEV）。高頻電流脈沖局部放電檢測方法是用于

電力設備局部放電缺陷檢測與定位的常用測量方法之一，其檢測頻率范圍通常在3MHz到30MHz之間。高頻局部放電檢測技術可廣泛應用于電力

電纜及其附件、變壓器、電抗器、旋轉電機等電力設備的局放檢測，其高頻脈沖電流信號可以由電感式耦合傳感器或電容式耦合傳感器進行耦合，

也可以由特殊設計的探針對信號進行耦合。

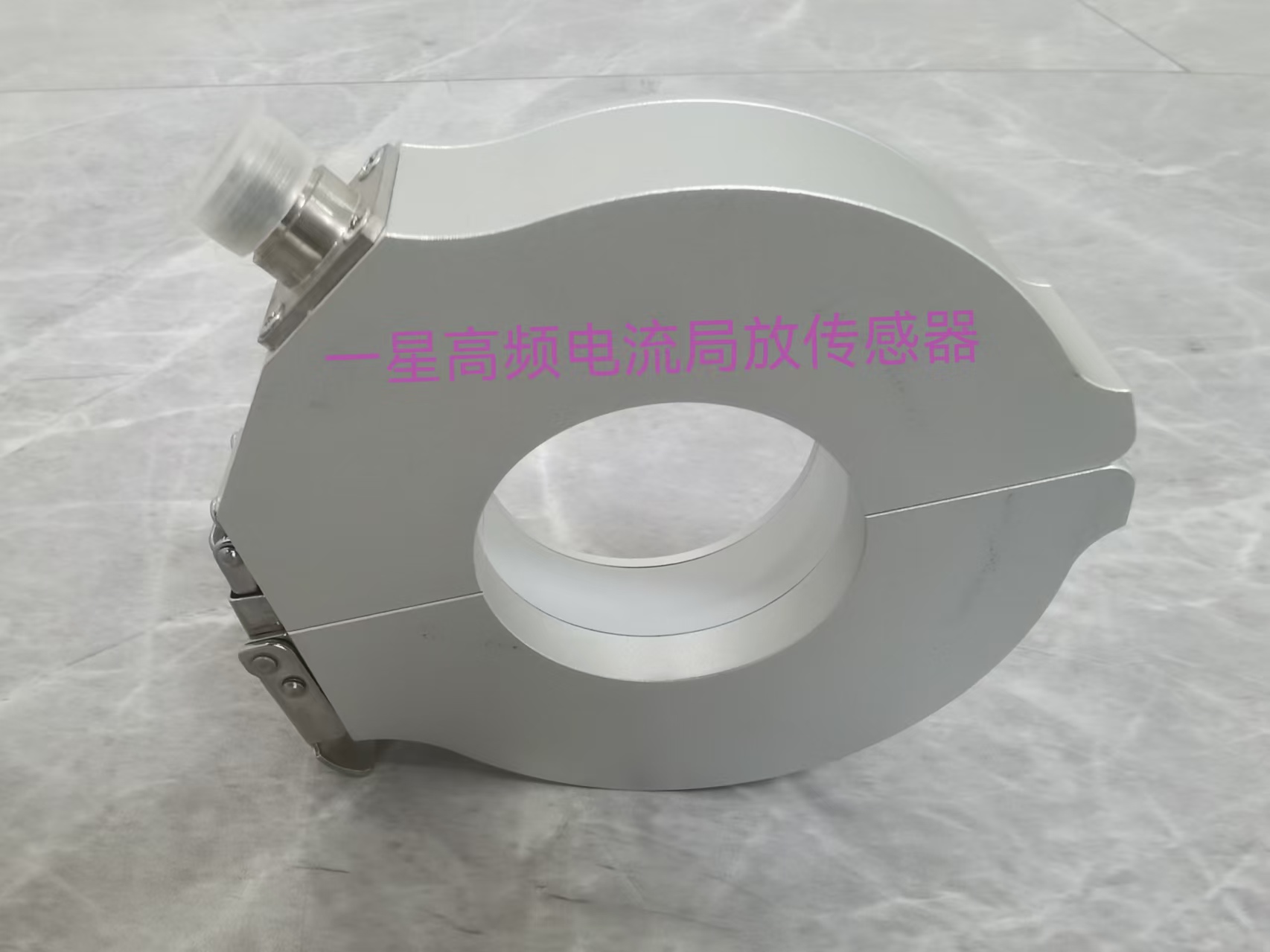

圖三：高頻電流局放在線監測傳感器

高頻局部放電檢測方法，根據傳感器類型主要分為電容型傳感器和電感型傳感器。電感型傳感器中高頻電流傳感器（High Frequency

Current Transformer ，HFCT）具有便攜性強、安裝方便、現場抗干擾能力較好等優點，因此應用最為廣泛，其工作方式是對流經電力設備的接地

線、中性點接線以及電纜本體中放電脈沖電流信號進行檢測，高頻電流傳感器多采用羅格夫斯基線圈結構。

二、高頻電流局放傳感器特點

　　1、高靈敏度：

　　高頻電流傳感器(HFCT)通常由環形鐵氧體磁芯構成，配合經磁化處理的陶瓷材料，對高頻信號具有很高的靈敏度。這使得HFCT能夠捕捉到微弱

的局部放電信號，為設備的精確監測提供了可能。

　　2、高頻電流局放傳感器安裝方便：

　　HFCT可以設計成開口CT的安裝方式，無需嵌入設備內部即可實現非接觸式檢測。這種設計不僅使得傳感器便于攜帶和安裝，還能夠在不中斷

設備運行的情況下進行檢測，提高了檢測的便捷性和效率。

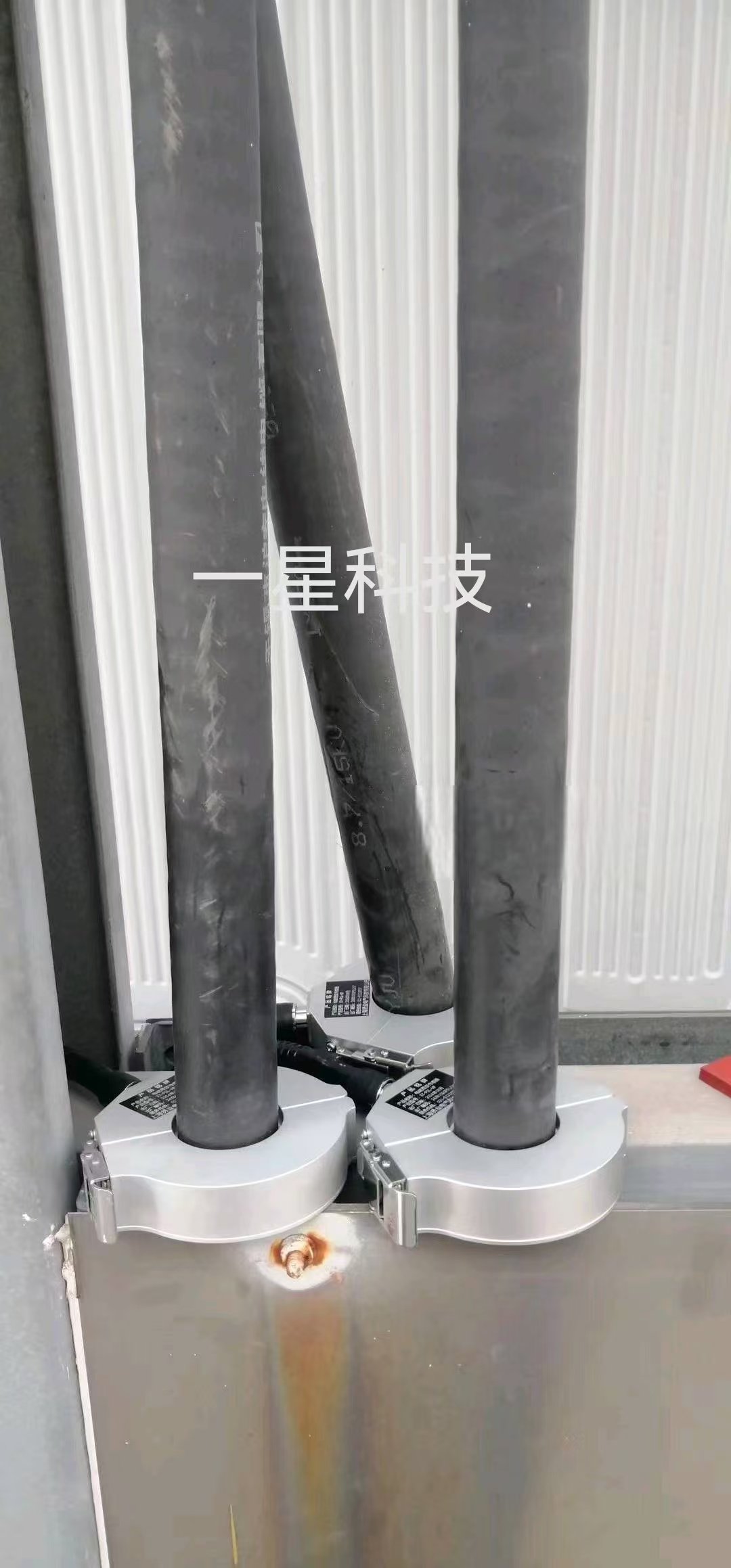

　　圖四：高頻電流局放傳感器

      3、高頻電流脈沖局放監測抗干擾能力強：

　　盡管HFCT在現場環境中會受到一定的電磁干擾，但其通過合理的電路設計和信號處理算法，能夠有效地抑制干擾信號，提高檢測信號的信噪比。

這使得HFCT在復雜電磁環境中仍能保持較高的檢測準確性和可靠性。

　　4、高頻電流局放監測裝置適用范圍廣：

　　高頻局放檢測技術適用于多種電力設備的局部放電檢測，包括電力電纜、變壓器鐵心及夾件、避雷器、帶末屏引下線的容性設備等。然而，需要

注意的是，由于HFCT的安裝方式限制，對于某些沒有引出線的設備(如變壓器套管、電流互感器等)，可能無法直接應用HFCT進行檢測。

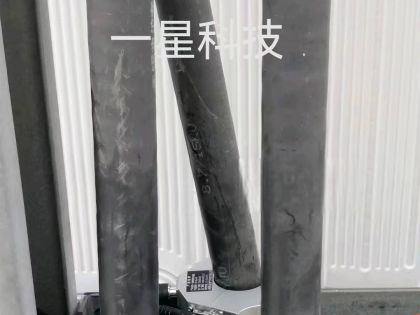

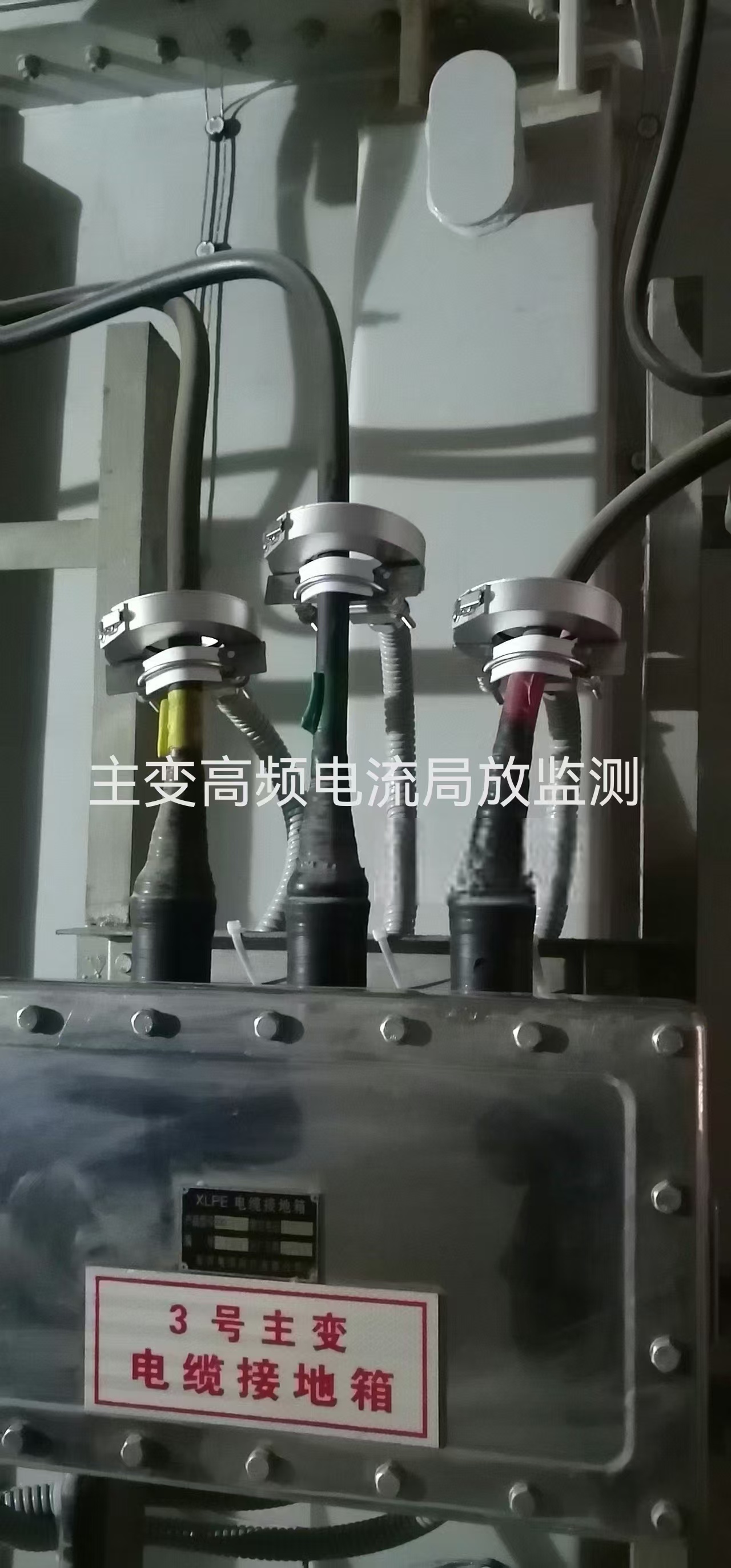

圖五：變電站高頻電流局放在線監測傳感器

以上是高頻電流局放傳感器、高頻電流局放監測裝置、高頻電流脈沖局放傳感器，如有需求，請致電珠海一星科技產品部。
