暫態地電壓局放監測傳感器（TEV）,一般與超聲波（AE）、超高頻（/特高頻UHF）局放傳感器一起聯合監測開關柜/環網柜等設備局部放電現場。由此，組成

二合一局放監測傳感器、三合一局放在線監測傳感器。

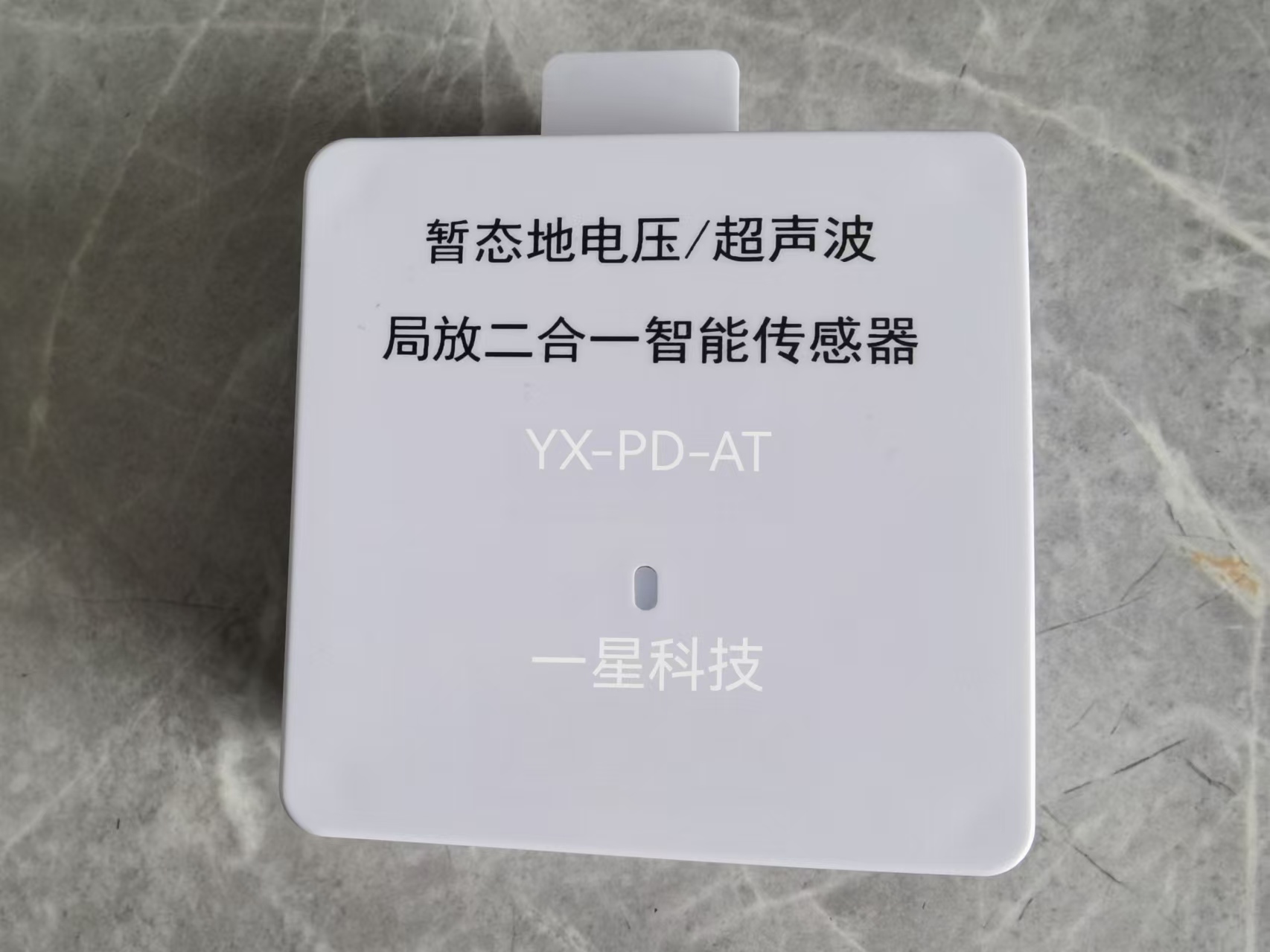

圖一：二合一局放傳感器

暫態地電壓局放傳感器工作原理——電力設備/器件內部局部放電脈沖激發的電磁波能在設備金屬殼體上產生一個瞬時的對地電壓，這些瞬時的

電壓脈沖可在設備外表面安裝一個特制的電容傳感器所檢測到，從而判斷設備內部絕緣狀態。暫態地電壓局放監測手段一般與超聲波、特高頻局

放檢測組合應用，對開關柜、GIS等局放現象及時發現并定位更具有效性。

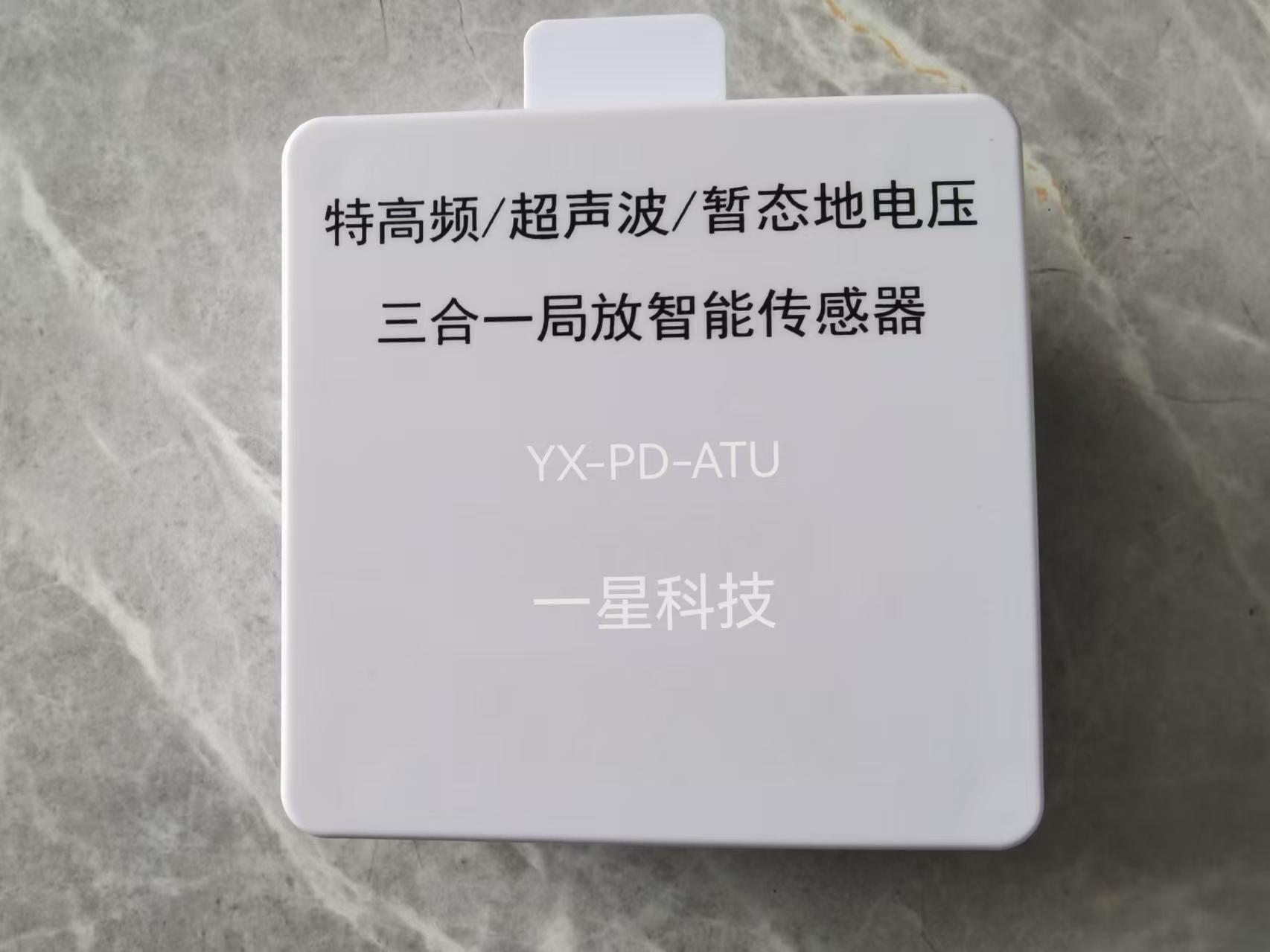

圖二：三合一局放傳感器

暫態地電壓局放傳感器感知、局放監測特性，適合放置在開關柜/環網柜等門板金屬鈑金的斷接處（門縫、玻璃窗戶等處),此處局放產生的電磁波

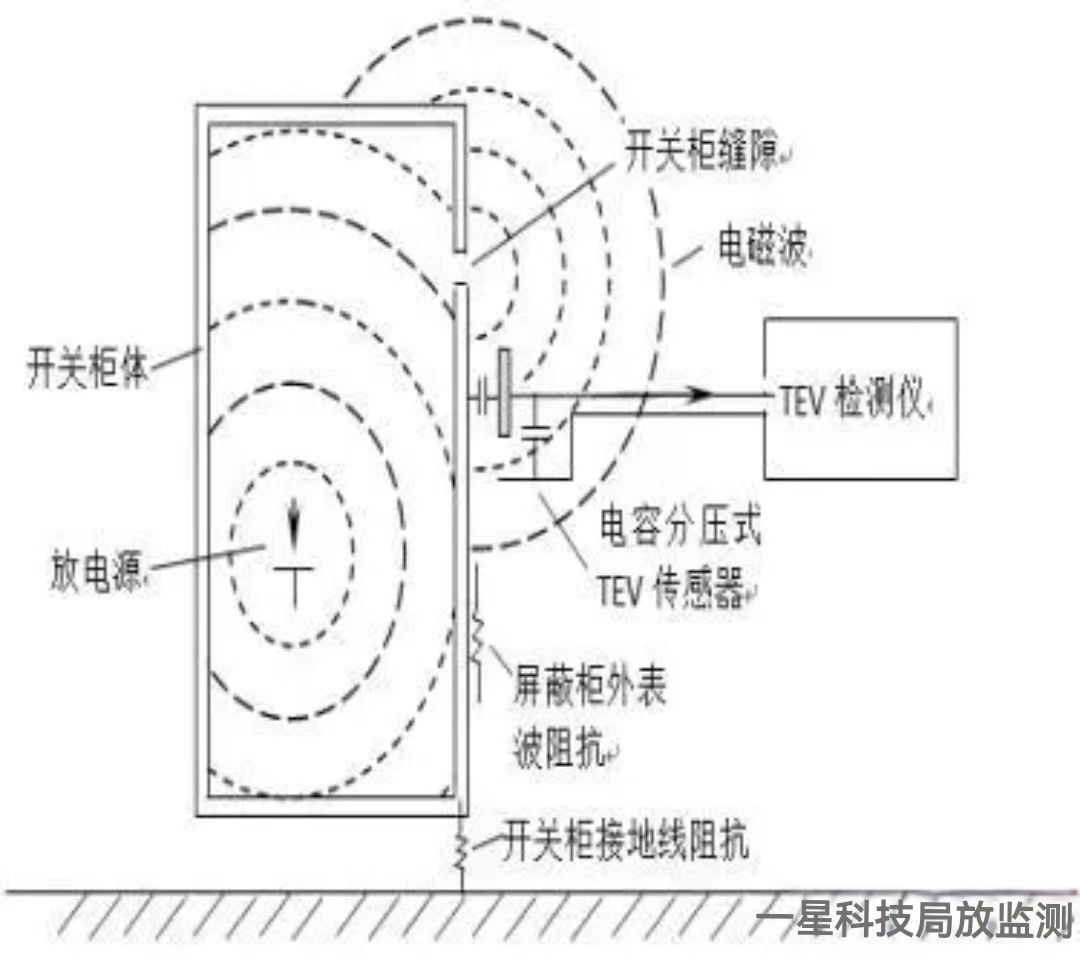

不會被金屬屏蔽而外逸出開關柜等柜體，從而TEV將被局放傳感器有效檢測到。暫態地電壓（地電波）局放傳感器檢測原理如下圖：
