概述:

溫度在線監測應用——電廠、變電站的開關柜、母線接頭、室外刀閘開關等重要的設備。在長期運行過程中,開關的觸點和母線連接等部位因老化導致接觸電阻過大而發熱，而這些發熱部位的溫度很難監測，由此最終導致事故發生。

近年來，在電廠和變電站已發生多起開關過熱事故，造成火災和大面積的停電事故，解決開關過熱問題是杜絕此類事故發生的關鍵， 實現溫度在線監測是保證高壓設備安全運行的重要手段。

《國家電網公司十八項電網重大反事故措施》，國家電網生技[2005]400號文件中明確指出：

預防開關設備載流回路過熱 定期用測溫設備檢查開關設備的接頭部、隔離開關的導電部分（重點部位：觸頭、出線座等），特別是在重負荷或高溫期間，加強對運行設備溫升的監視，發現問題應及時采取措施。

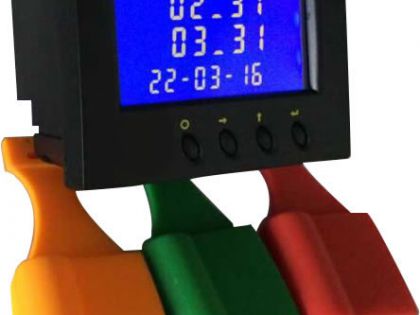

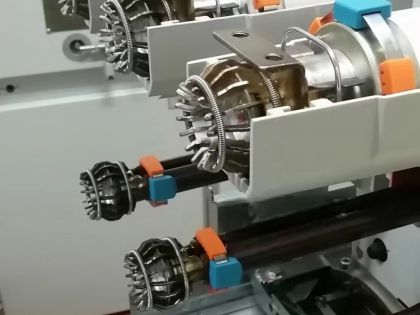

無線傳輸式開關柜溫度在線監測系統能夠?qū)崿F(xiàn)開關柜觸頭、母線、電纜溫度實時在線監測，避免上述問題的發生。

產品基本介紹：

《1》系統電源：220VAC/DC

《2》 溫度測量范圍：-20℃～150℃

《3》  可接收顯示3至12點無線測溫探頭傳回的溫度； 最大為250個溫度采集點。

《4》體積小、可簡單嵌入式安裝于開關柜上；

《5》液晶屏能準確顯示各測溫點溫度信息和最高溫度的信息，并可區分是哪一路探頭傳來的溫度信息，以便用戶能夠在溫度越限報警時定位發熱點；

《6》溫度報警，在一組傳感器中有一路達到報警值，報警即發生，報警值可人工設置，方式為 聲光報警；

《7》帶有RS485通訊接口，測溫軟件或其他綜保設備都可以通過該接口采集溫度信號，實現集中顯示控制；

《8》有四路繼電器輸出控制功能（跳閘、報警、風扇、加熱）可根據需要靈活配置單點主機.

《9》無線測溫模塊電池使用壽命：3-5年

特點:

溫度在線監測YX-KCD有以下部份組成

>  儀表控制終端，具有數據顯示和設定功能，可當?shù)夭榭催\(yùn)行狀態，可查看或設定運行參數；

>  數據接收器，配有1個已裝在主機里；

>  溫度數據采集器，配有由3至9路；可擴展到最多250路。

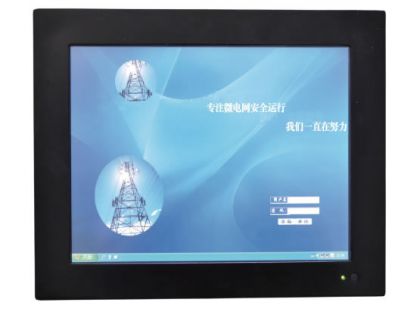

>  上位機軟件（選配）和通訊協議數據包；

>  安全性高，可靠性好

YX-KCD在設計過程中采用了多種抗干擾措施，能夠在電力系統中穩定運行。靜電放電抗擾符合4級；電快速瞬變脈沖群抗擾性符合4級，高壓沖擊抗擾符合4級；浪涌抗擾符合3級；面板防護等級符合IP54；殼體防護等級符合IP20。

詳細說明：

1、技術參數和主要功能

1.1 主要功能:

(1)  多路無線測量溫度實時數據顯示。

(2)  報警溫度上、下限設定數據顯示。

(3)  多路測量溫度溫升數據顯示。

(4)  事件記錄功能: 記錄最近十次超高溫報警數據,超高溫報警數據,所有數據均帶有時標記錄。

(5)  當前日期、時間，日期和時間具潤年自動轉換功能。

(6)  通訊地址和波特率設定功能。

(7)  無線測量溫度在線補償功能。

(8)  無線測量溫度采集終端數據信報警功能。

(9)  無線測量溫度數劇月統計和分析報表功能，用戶根據統計分析報表和溫升數據可以判斷無線是否老化，過流和接觸不量等原因。

(10)  設備自檢功能和自動恢復功能：當本設備在運行過程中由于外在的干擾和惡劣環境時，本設備能夠自動起用備份程序而自動恢復正常功能。

(11)  現場環境溫度測量功能

(12)  數據通訊功能，所有數據都能通過數據總線上傳到上一級采集器或者上傳到上位機系統。

1.2 技術指標:

(1)  系統電源：220VAC/DC

(2)  測溫通道：單機系統支持3-9個溫度采集點，最大為250個溫度采集點。

(3)  儀表工作環境溫度：-20℃~+80℃。

(4)  儀表工作環境濕度：≤95%RH

(5)  報警輸出口：無源節點輸出

(6)  電池使用壽命：3-5年

(7)  通訊接口：RS-485（隔離）

(8)  發射模塊與接受模塊距離①種無線<20米、②種最長為200米。

(9)  RS-485通訊距離：<1200米

(10)  溫度測量范圍：-20℃～150℃

(11)  精度：≤±2%

(12)  分辨率：1℃

2、尺寸與安裝

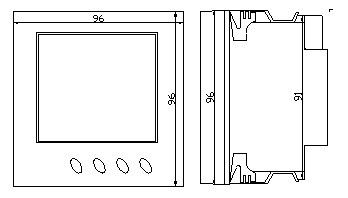

2.1 裝置的機械尺寸(開孔尺寸：91X91)㎜

2.2 溫度在線監測YX-KCD安裝方式

(1)  YX-KCD采用面板式安裝，固定在開關柜面板

(2)  考慮到接線長度，面板后要有l(wèi)00毫米的深度用于容納KCD。實際安裝中，一般需要后部有一定的空間(至少為130×130×100毫米)，以便于安裝和接線。

(3)  安裝時，應先將KCD兩邊的安裝卡松開取下，將KCD于面板前方推 放入安裝孔內，然后從后方沿裝置的溝槽將安裝卡安上并使之?dāng)D緊面板， 此時裝置將牢固地固定在面板上。
