護層環流在線監測確保高壓電纜輸電安全

11月21日消息，據珠海一星科技透露:護層環流在線監測、無線測溫系統共同監測高壓電纜運行健康狀態，高壓電纜護層接地環流及溫度在線監測

系統不僅具有實時監測的功能，還具備智能化、自動化的特點。它能夠根據預設的閾值和算法，自動判斷電纜是否存在故障風險，并發出預警信號。

這樣一來，我們就能更加精準地定位問題所在，減少誤報和漏報的情況。

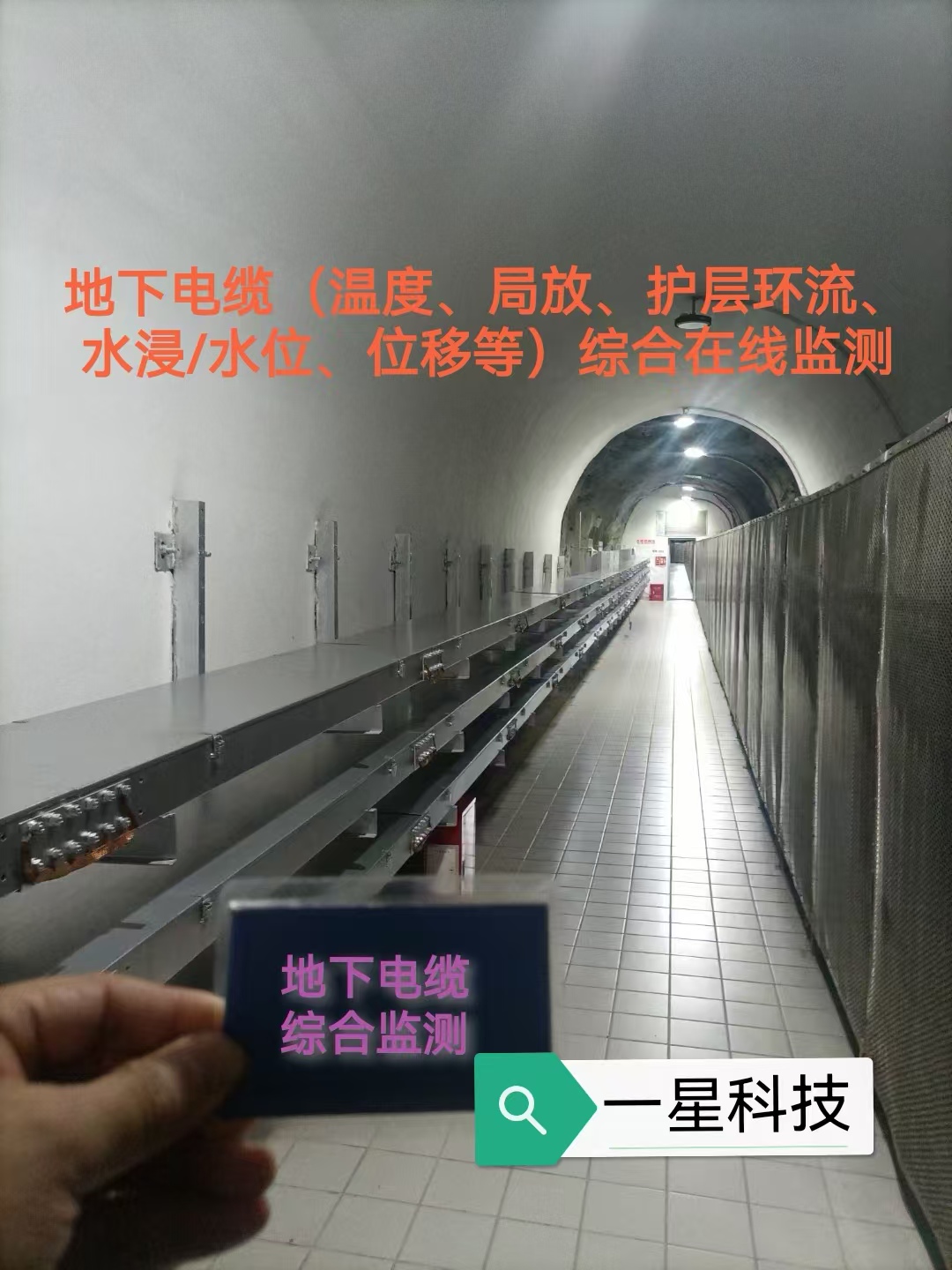

圖一：地下高壓電纜護層環流在線監測

護層接地環流產生及其危害   35千伏以上的電纜通常為單芯結構，在傳輸電能時，電纜金屬護層上會出現感應電壓。當金屬護層和大地之間形成一個

回路時，金屬護層上就會產生接地電流，即電纜護層環流。正常情況下金屬護套上環流極小，主要是容性電流，一般不會影響電纜的正常運行。

而一旦金屬護套出現多點接地與大地形成回路后，如電纜出現接地故障、短路故障等情況時，環流會顯著增加，嚴重時可達主電流的90%以上。

過大的接地電流會加速電纜絕緣老化，甚至出現絕緣擊穿事故，導致電纜的額定電流負載能力降低，進一步影響其使用壽命。

電纜護層環流在線監測系統（#電纜護層環流監測#），對高壓電纜護層安全隱患監測、并及時提交故障預警信息。電纜護層環流監測裝置是由護層

環流傳感器、護層環流監測主機（裝置）、護層環流監測后臺系統（工控機+應用/分析軟件）組成。

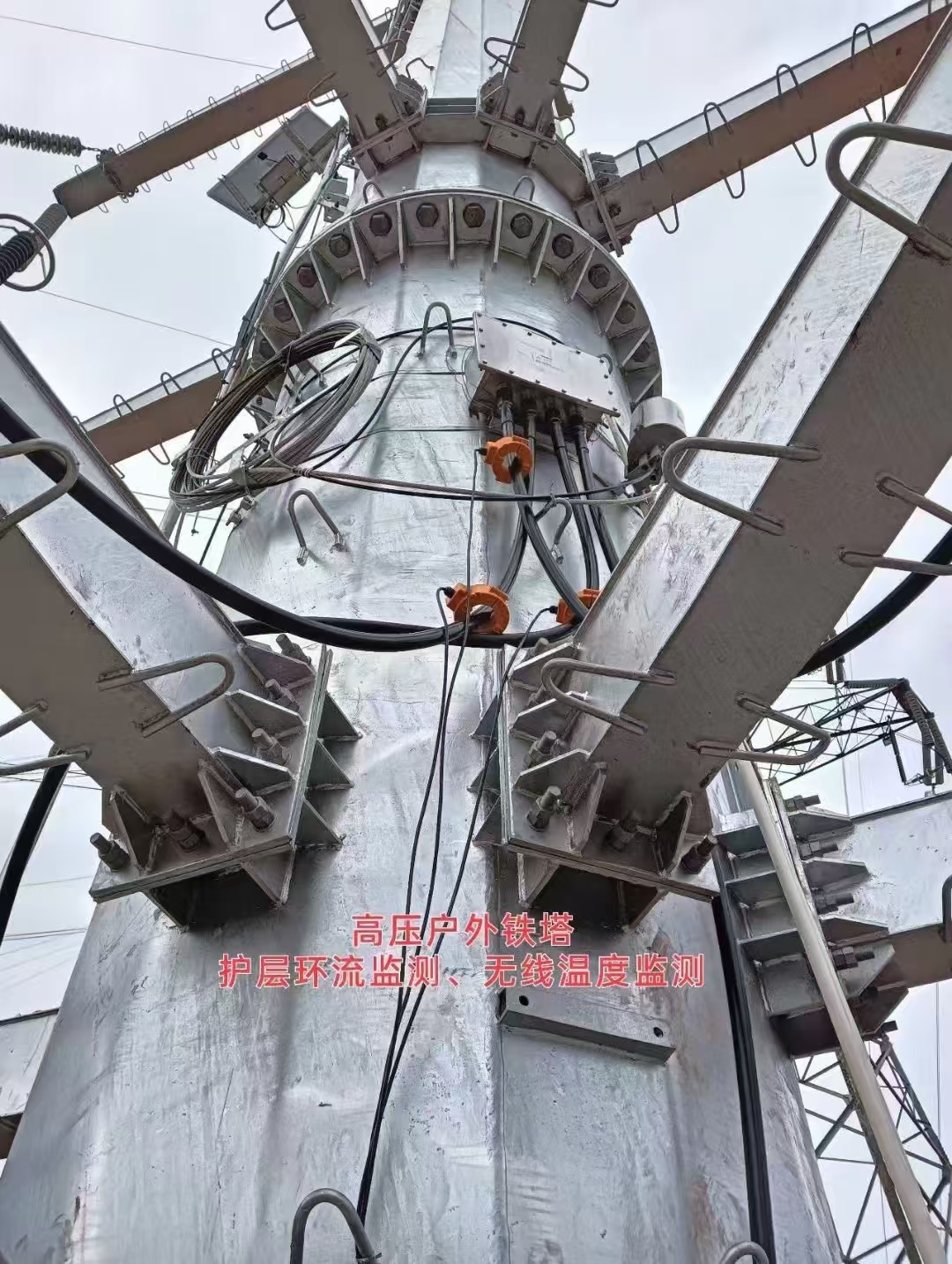

圖二：高壓鐵塔護層環流在線及無線測溫

10kV及以上單芯電纜的金屬護層一般采用交叉互聯雙端接地或單端直接接地的運行方式。正常情況下金屬護層對地只有幾十伏的感應電壓，幾安到

十幾安的感應電流，電力電纜多采用固體絕緣的電纜，引起電纜發生劣化的原因較多，有電劣化、熱劣化、化學劣化、機械劣化、失竊等，對于高

壓電纜（10kV及以上），其屏蔽層只能單點接地，如果電纜護套因化學、機械甚至鼠蟲害等發生損壞而多點接地，金屬護套對地環流就會上升至很

危險的數值接地系統遭到破壞，金屬護套的電壓將由正常運行時的工頻感應電壓變?yōu)閼腋‰妷骸?/span>

當電纜金屬一旦電纜護層上的懸浮電壓將會上升到電纜外護套工頻耐壓容許值之上，在這種情況下將導致外護套擊穿或護層保護器燒毀，更嚴重的

會導致電纜主絕緣擊穿等安全隱患。而電纜運行管理一般采取人工周期巡視的方式，特別是針對終端桿塔環流數據的采集較為困難，對測量環流

人員的個人素質要求較高，并且存在一定的安全隱患，所以必須利用現有的科學技術手段，采取行之有效的監測環流措施。

高壓電纜接地環流監測系統是由信號監測單元、數據通信單元、本地傳感器單元組成，完成高壓電纜接地環流檢測，通過RS485通信模塊將數據傳送給本地監測屏柜。

監測終端采用先進的測量電路、性能穩定可靠的傳感器，實現對監測信號的準確測量和數據可靠傳輸。

珠海一星科技有限公司，主要研發生產國家電網、南方電網中護層環流監測裝置、無線測溫、局放監測裝置/局放傳感器/局放監測系統、斷路器

機械特性在線監測儀、開關柜柜內除濕機、開關柜智能操控、嗅覺傳感、壓板狀態監測、避雷器在線監測、鐵芯夾件在線監測、無線振動監測、鐵路

接觸網溫度監測、水浸水位傳感器等電力二次設備（器件）。

圖三：護層環流在線監測

護層環流監測裝置根據預設的算法和判斷標準，對護層環流的大小、變化趨勢等進行分析。如果護層環流超過設定的閾值，或者出現異常變化，監測

系統會發出警報，提醒工作人員及時進行檢查和處理。

護層環流在線監測系統（護層環流監測）確保高壓鐵塔電纜安全輸電——在電力輸電系統中，高壓電纜是電網系統重要成員之一。為了確保電纜的

正常運行和系統的安全，需要對電纜的狀態進行實時監控。

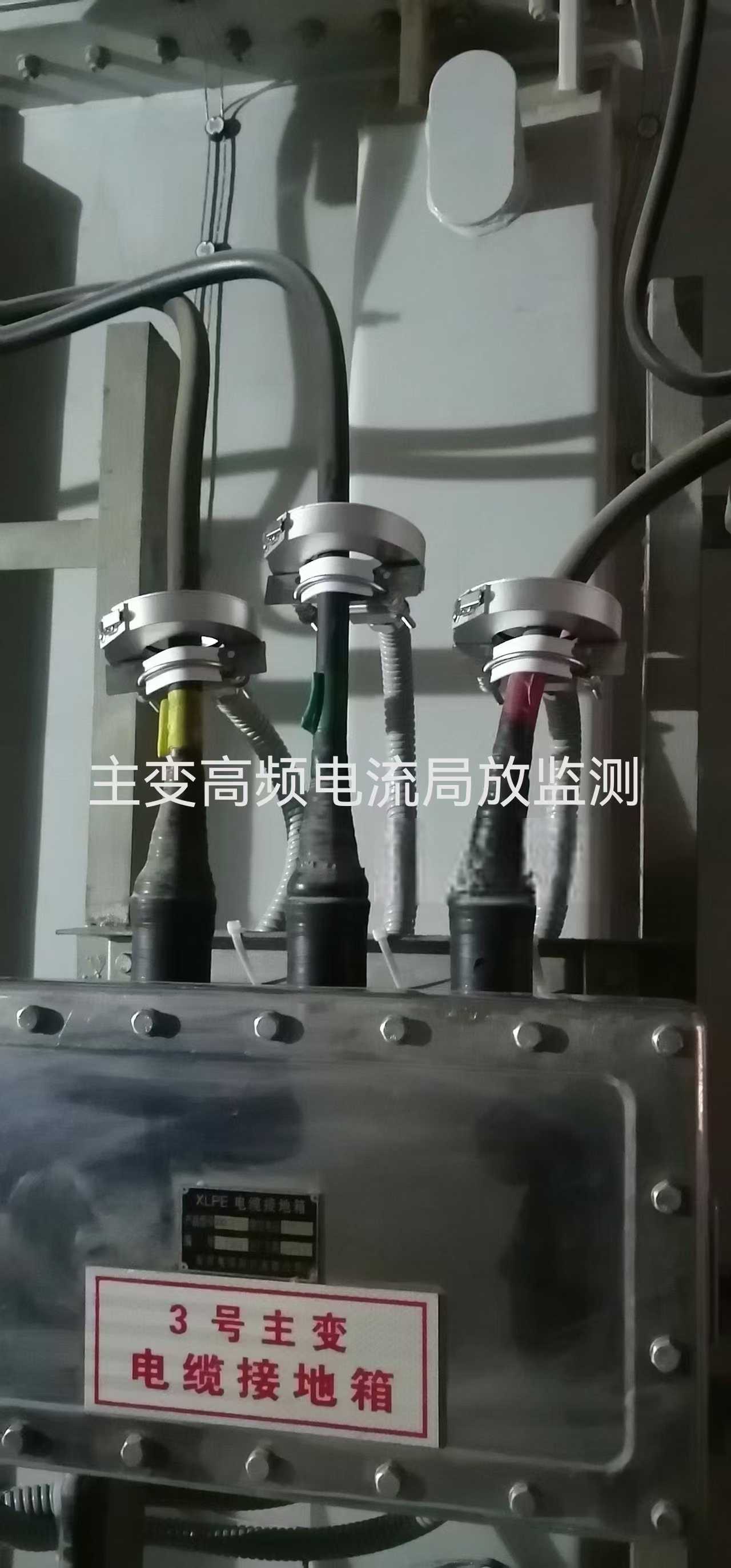

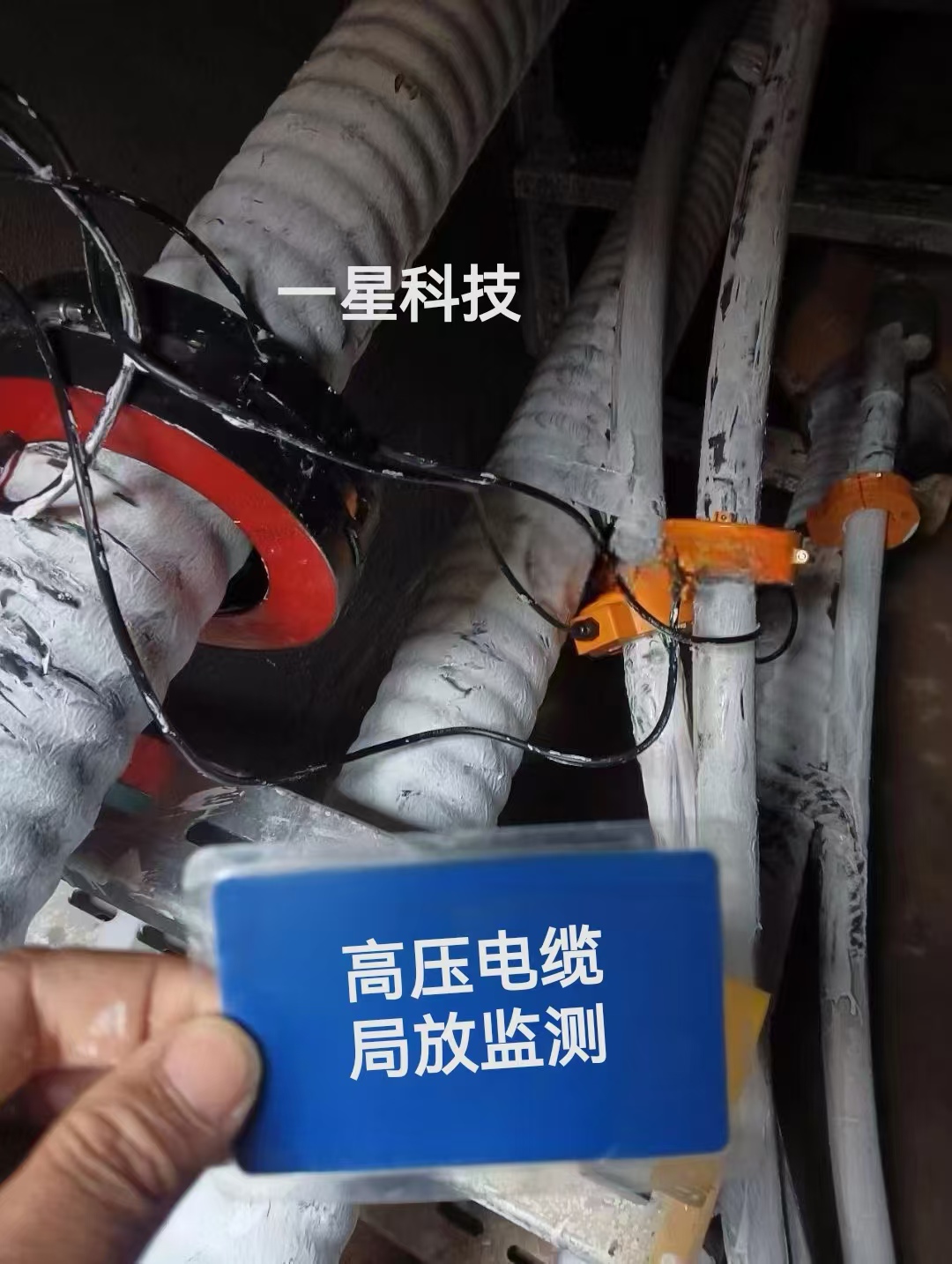

圖四：高頻電流局放在線監測

護層環流在線監測系統(護層環流)對高壓電纜金屬護套上感應電流的實時、在線監測。能夠有效地監測高壓接地電纜環流數據，及時發現異常情況

，預防電纜故障，從而保障電力系統的安全穩定運行。當電纜護層因老化、損傷或安裝不當導致絕緣不良時，問題便接踵而至。在電纜運行過程中

，受交變磁場的影響，鋁波紋護層上會產生感應電壓。若此時護層存在接地或絕緣薄弱點，感應電壓將引發“環流”，這種類型的環流不僅會導致

電纜過熱，甚至降低電纜三分之一的輸送容量，更嚴重者，還可能直接燒穿金屬護層。為了及時發現這些潛在的故障隱患，高壓電纜護層環流在線

監測裝置會利用精確的CT電流互感器及精確接地環流采集裝置來實時監測高壓電纜每個金屬護層接地點處的電流參數。這些設備通常安裝在電纜接

頭處，能夠連續監測電纜金屬護層的接地電流和溫度變化。通過分析這些數據，可以判斷是否存在多點接地或其他故障情況。

護層環流在線監測的原理 護層環流監測主要基于電磁感應和電流測量技術。當電纜正常運行時，由于電纜金屬護層與大地之間存在一定的電容和電

感耦合，會產生護層環流。通過在電纜的接地線上安裝電流互感器等傳感器，可以實時監測護層環流的大小和變化情況。電流互感器將護層環流轉

換為小電流信號，然后通過信號調理電路進行放大、濾波等處理，使其適合后續的數據采集和處理。數據采集系統將處理后的信號轉換為數字信號

，并傳輸?shù)奖O(jiān)測主機進行分析和處理。護層環流在線監測系統還可以結合溫度、濕度等其它環境參數的監測，綜合判斷電纜的運行狀態，為電纜的

安全運行提供更全面的保障?？傊?，護層環流在線監測通過對電纜護層環流的實時監測和分析，實現對電纜運行狀態的有效監控。

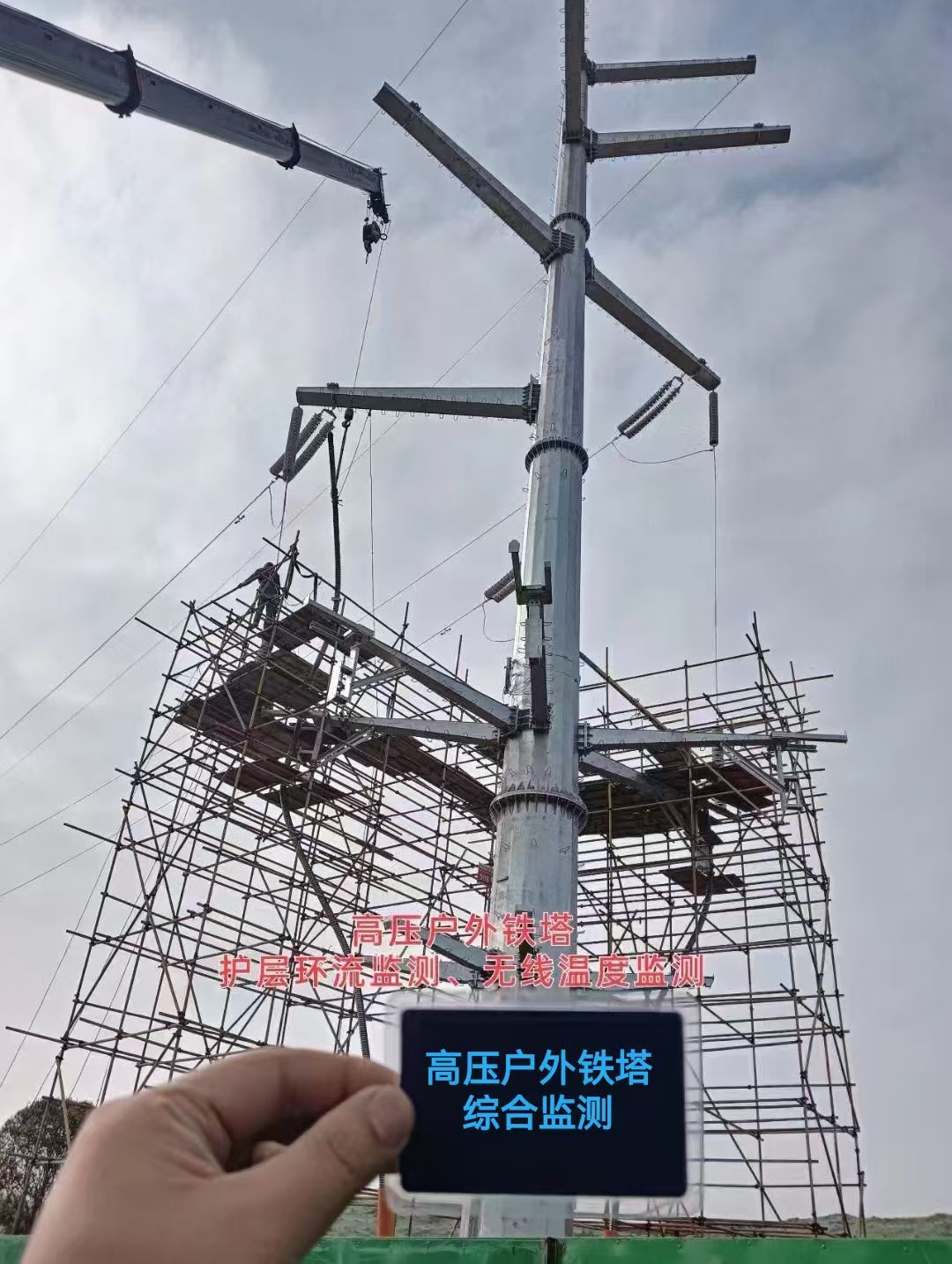

圖五：戶外高壓電纜護層環流在線監測

以上是護層環流在線監測 電纜護層環流在線監測系統 高壓電纜護層環流監測傳感器 珠海一星按需定制等信息內容，詳情請與珠海一星科技產品部接洽。
