壓板狀態在線監測特性及在電網應用   11月18日消息，據珠海一星科技透露：新一代硬壓板狀態在線監測傳感器（硬壓板在線監測）安裝

方便——免打孔、不斷電、壓板在線監測傳感器與壓板監測主機采用無線通訊方式。壓板在線監測適合（新建項目、改造項目）打破傳統的壓板監測盲區，實現無線

智能壓板在線監測，壓板在線監測裝置適用于3KV、6KV、10KV、35KV至1000KV壓板智能監測。

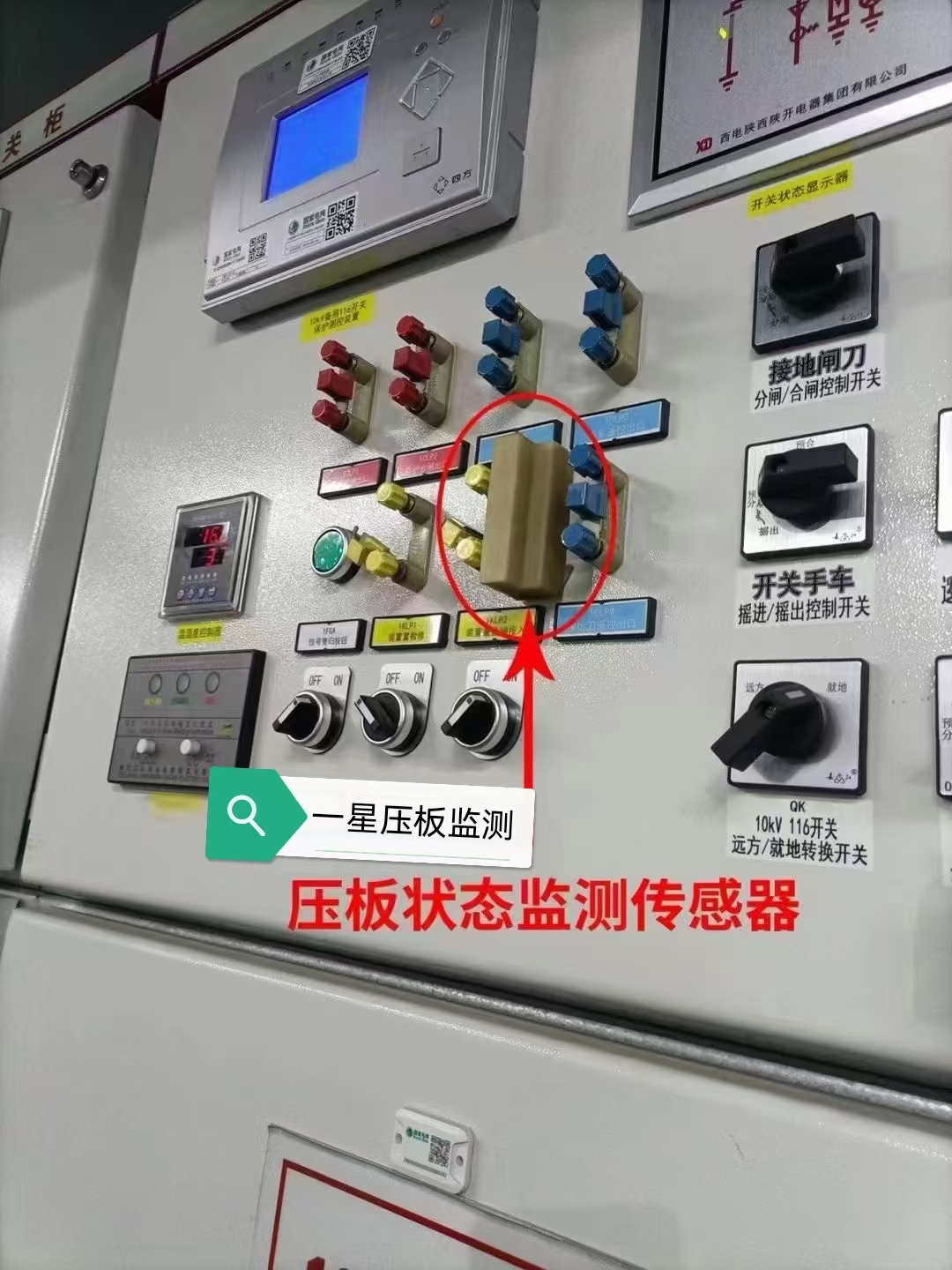

圖一：壓板狀態在線監測

硬壓板狀態在線監測（壓板狀態在線監測）對各類硬壓板（如：出口壓板、跳閘出口壓板、啟動壓板、功能壓板）投退、位置等狀態進行實時、

在線監測。跳閘出口壓板主要是對斷路器或關聯斷路器的運行實行監測和保護，變電站/配網開關柜保護裝置跳閘出口#板狀態在線監測#系統可以解決開關柜保護裝置壓板在長期振動過程中出現松動而無法準確、實時監測的問題。

珠海一星科技有限公司，主要研發生產國家電網、南方電網中局放監測&無線測溫產品：壓板在線監測系統、局放在線監測主機、局放監測裝置

/局放傳感器/智能無線局放在線監測、無線測溫傳感器、無線測溫主機、斷路器機械特性檢測、開關柜柜內除濕機、開關柜智能操控、嗅覺傳感、

壓板狀態監測、避雷器在線監測、鐵芯夾件在線監測、無線振動監測、鐵路接觸網溫度監測、水浸水位傳感器等電力二次設備（器件）。

#壓板在線監測#/壓板在線監測系統，全稱為：壓板狀態在線監測系統。壓板在線監測系統/壓板狀態在線監測系統通過安裝在靠近硬壓板上的

壓板監測傳感器，實時感知、采集硬壓板的位置、投退狀態等參數，并將這些數據傳輸?shù)胶笈_(tái)系統平臺進行分析處理。當硬壓板狀態發生異常時，

壓板狀態在線監測系統能夠及時發出警報，提醒運維人員進行檢修。繼電保護硬壓板在線監測系統從技術上實現了保護壓板的狀態檢測、操作

提示及管理操作等功能，提高了二次設備的智能化管理水平以及運行人員對調度指令中二次壓板操作的執行正確率，從而減少因二次壓板誤操作

引起的事故，提升變電運行繼電保護的運行水平，從根本上保障了電網的安全運行和供電可靠性。近年來，為提高電網/電廠設備運行安全，智能

無線壓板狀態監測系統被規模化應用于變電站、配電房、箱變等藏所的設備中。軟壓板/硬壓板作為變電站高壓開關柜/中置柜等設備的主要器件

之一，#變電站壓板狀態監測#對于保障變電站的安全運行起著至關重要的作用。傳統的壓板監測方法存在著實時性差、監測精度不高等問題，

因此需要引入智能壓板狀態監測技術對壓板投退、位置等狀態進行在線監測。

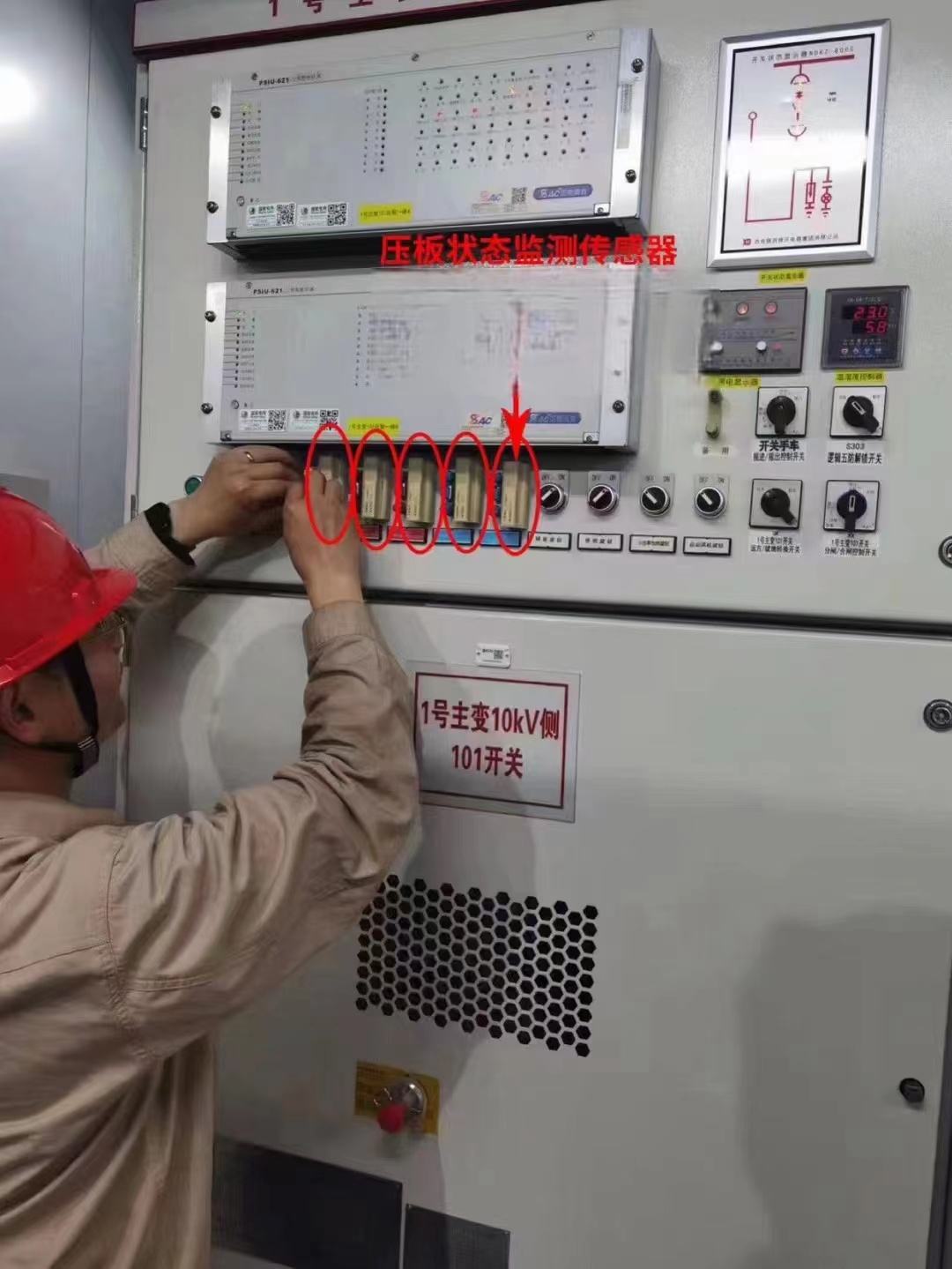

圖二：硬壓板位置狀態在線監測

智能硬壓板狀態在線監測系統相比傳統的壓板監測方法，具有以下優勢：

1.實時性強：壓板狀態在線監測系統能夠?qū)喊鍫顟B(tài)實現實時監測和預測，提高了監測的實時性。

2.監測精度高：壓板狀態在線監測通過云端建立起壓板狀態的預測模型，能夠?qū)喊鍫顟B(tài)進行準確的預測，提高了監測的準確性。

3.異常預警：壓板狀態在線監測系統能夠?qū)喊鍫顟B(tài)異常進行預警，提升了變電站設備的安全性。

4.運維便捷：壓板狀態在線監測系統實現了對壓板狀態的實時監測和預測，提高了設備的運維效率，減少了人力成本。繼電保護裝置壓板狀態

監測系統，簡稱為：#壓板狀態在線監測#。壓板狀態監測裝置主要對繼電保護裝置壓板的投退狀態、位置進行實時在線監測，并對相關信息進行

分析處理、告警輸出、圖形顯示，以便相關人員及時獲知保護裝置壓板的投退狀態。

繼電保護硬壓板是用于控制繼電保護裝置的接入或退出的一種裝置，通常安裝在二次控制回路上。作用通過投退繼電保護壓板，可以實現對繼電

保護裝置的開啟或關閉，從而實現對電力系統的保護功能。變電站軟/硬壓板狀態監測邏輯關系為與關系 保護裝置軟壓板(程序軟開關)和

功能壓板(硬壓板)是“與”關系，如：差動保護功能投入，必須是保護裝置內部差動保護軟壓板(控制字)置“1”，同時保護屏柜內的差動保護功能

壓板在“投入”位置。電力設備壓板分類開關柜等電力設備壓板，分為軟壓板、硬壓板兩大類。硬壓板又分為功能壓板、出口壓板兩類，出口

壓板分為啟動壓板、跳閘壓板兩類。軟壓板與硬壓板是與的邏輯關系。變電站繼電保護裝置二次出口回路上加裝傳感器，實時監測二次出口壓板

狀態，實現對繼電保護裝置內部信息和外部信息的全狀態信息監視。變電站二次出口回路壓板狀態監測，可極大提升變電站二次系統的安全穩定性

，有效防范因出口壓板投退錯誤、二次回路絕緣降低及測量壓板電位操作不當導致保護誤出口造成的電網安全風險。#壓板狀態監測#，通常指的

是對變電站、開關柜硬壓板（保護柜內硬件連接片）狀態在線監測。

開關柜壓板狀態人工巡檢的不足目前的保護裝置壓板監測基本靠巡視過程中運維人員肉眼去看，由于保護裝置壓板排布密集、數量多，尺寸小等

因素影響，人工檢測壓板狀態時容易產生視覺疲勞，記憶錯覺等現象，并不能保證巡視時100%的發現投退錯誤的壓板；而隨電網運行調整、保護

裝置調整、檢修工作需要等原因需改變壓板投退狀態時，存在變動時間較長，無有效記錄，無有效防誤措施等問題，造成保護裝置壓板投退狀態

不正確存在隱蔽性強、潛伏周期長的問題，為設備運行造成一定的隱患。壓板狀態監測作用一星科技?jí)喊鍫顟B(tài)在線監測及告警裝置，旨在解決現

有保護裝置壓板無法及時發現保護裝置壓板狀態異常的問題。

壓板狀態在線監測系統包括壓板狀態監測傳感器（簡稱“傳感器”）、基站（數據接收節點單元 Data Sink Node Unit ，簡稱“DSU”）、手機

客戶端和后臺系統四個部分。主要對保護裝置壓板的投退狀態進行監測，并對相關信息進行分析處理、告警輸出、圖形顯示，以便相關人員及時

獲知保護裝置壓板的投退狀態。壓板狀態監測傳感器供電采用無源方式，系統應用藍牙5.0和LoRa擴頻等無線通信技術將數據傳出。為傳感器運行

提供了實時、可靠的狀態參數。繼電保護硬壓板狀態監測系統可實時監測保護裝置壓板的投退狀態和對應時間。后臺系統軟件具備數據分析處理、

告警輸出、圖形顯示等功能，并可通過客戶端在局域網內遠程訪問服務器，瀏覽，查詢數據。

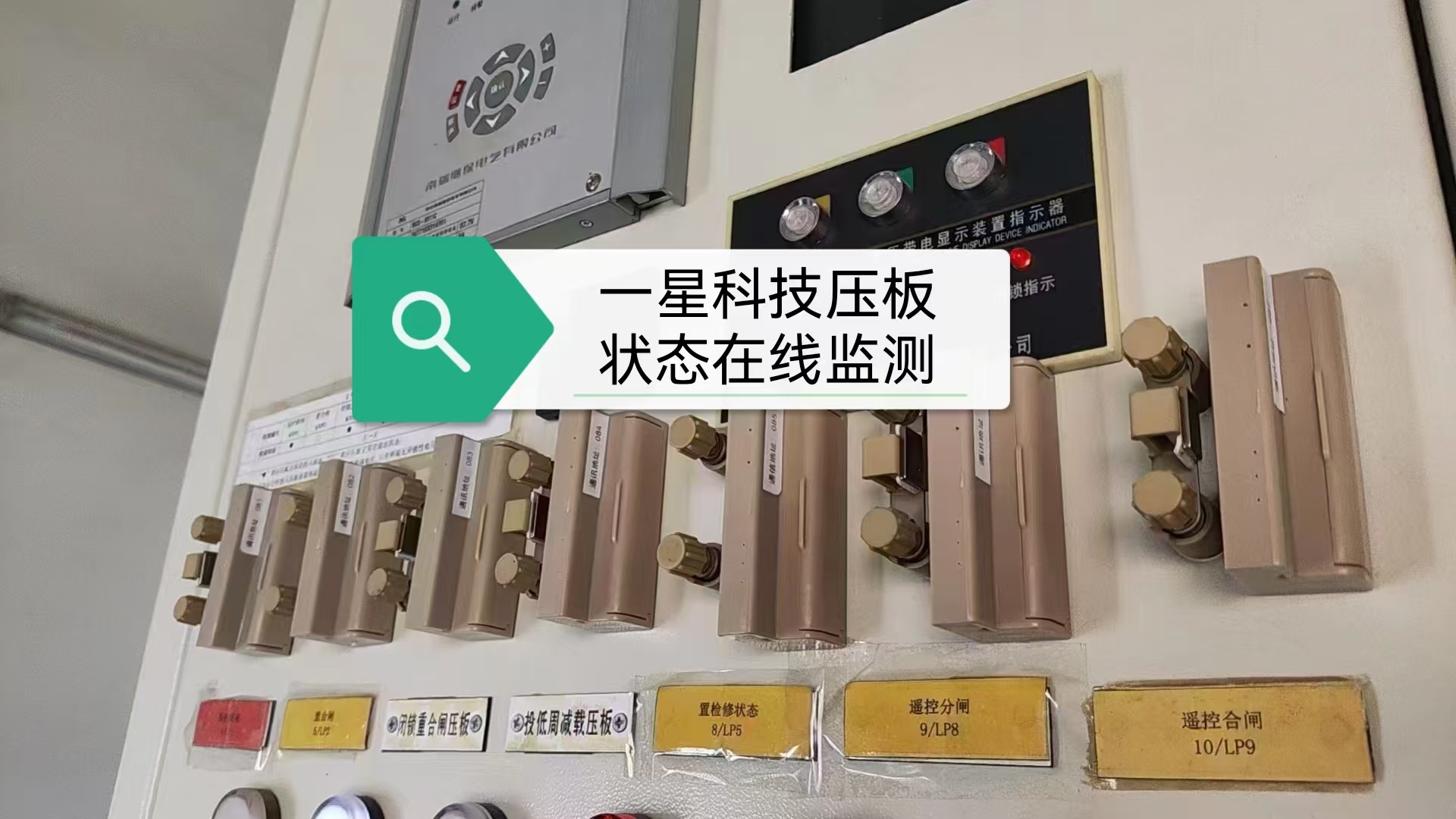

圖三：硬壓板在線監測

以上是壓板監測 硬壓板狀態在線監測 壓板狀態監測裝置 繼電保護硬壓板在線監測系統 變電站壓板狀態監測 壓板狀態在線監測系統等信息

內容，如有需求，請與珠海一星科技產品部溝通。
