開關柜局放傳感器

11月9日消息，據珠海一星科技技術透露：開關柜局放傳感器，指的安裝在高低壓開關柜體外，用來在線監測開關柜內斷路器、高壓電纜等電力設備/器件局部發電現象的無線局放傳感器。開關柜局放傳感器需要準確感知并有效定位柜內所組成復雜的器件（設備）——如線纜、斷路器、母排、接地開關等的局部放電現象，往往需要三合一局方傳感器，或二合一局方傳感器。

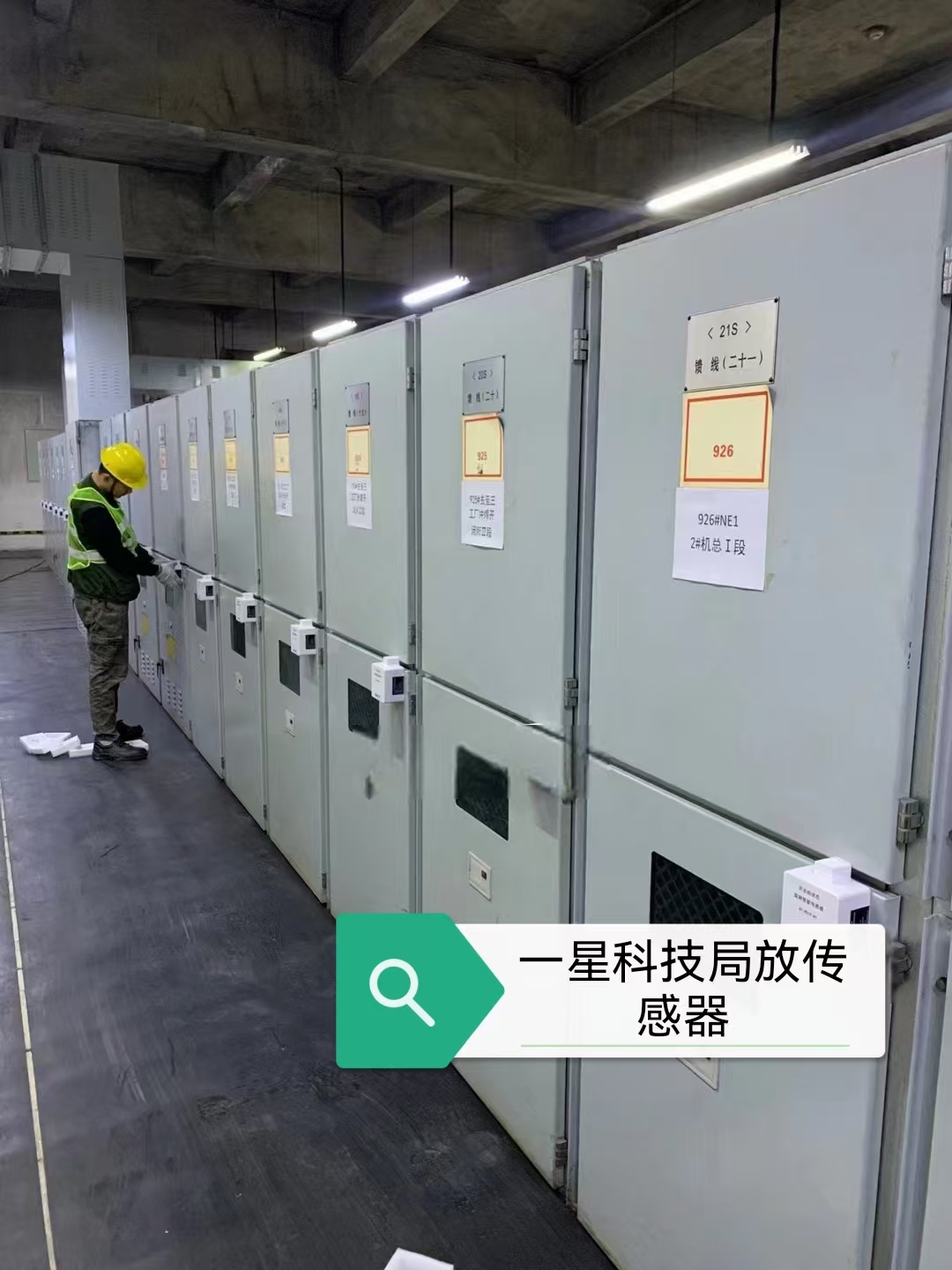

圖一：開關柜局放傳感器

一星無線局放傳感器方便現場安裝 國家電網/南方電網規定，配變電房內開關柜、PT柜等不能隨意斷電安裝開關柜局放監測裝置、開關柜局放

傳感器等二次設備，更不能在通電狀態下在高壓電力開關柜面板上打洞等破壞性操作行為。一星智能局放傳感器極其方便安裝——開關柜局放

傳感器與局放監測主機（裝置）采用無線通訊方式，以大容量鋰電池供電，塑料殼體局放傳感器用強磁吸附方式固定在環網柜/開關柜外殼鈑金上。

珠海一星科技有限公司（簡稱一星科技），是局放監測裝置、無線測溫系統等電力設備在線監測設備廠家，主要研發生產國家電網、南方電網

中局放監測&無線測溫產品：局放在線監測主機、局放監測裝置/局放傳感器/智能無線局放在線監測、無線測溫傳感器、無線測溫主機、斷路器

機械特性檢測、開關柜柜內除濕機、開關柜智能操控、嗅覺傳感、壓板狀態監測、避雷器在線監測、鐵芯夾件在線監測、無線振動監測、鐵路

接觸網溫度監測、水浸水位傳感器等電力二次設備（器件）。

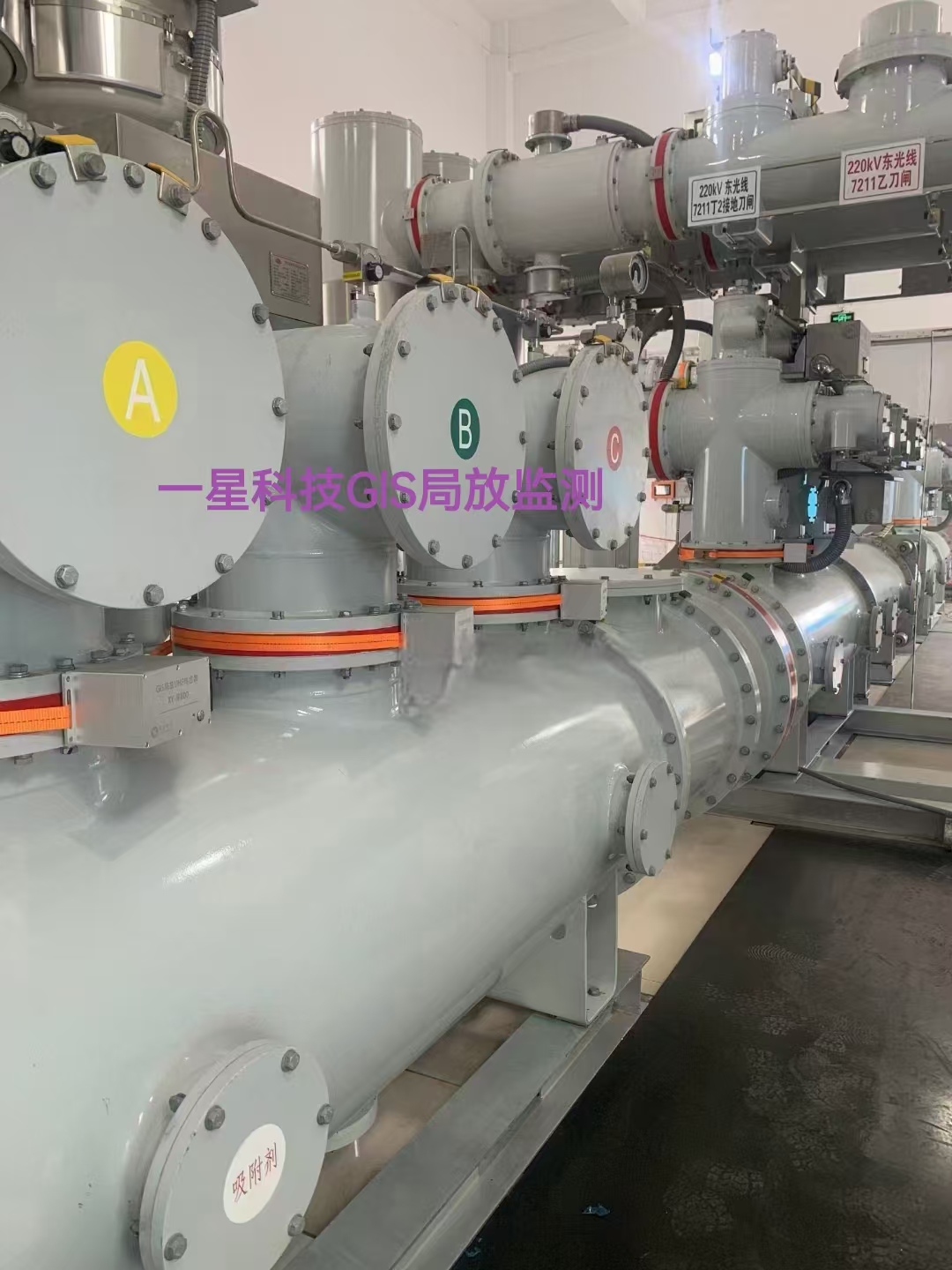

圖二：GIS局放傳感器

#開關柜局放傳感器#都可以依據現場工況進行定制：如開關柜二合一局放傳感器、開關柜三合一局放監測傳感器、開關柜四合一局放傳感器等。

近年來，環網柜/開關柜局放傳感器與局放監測主機（裝置）采用無線通訊方式，以大容量鋰電池供電，塑料殼體局放傳感器用強磁吸附方式

固定在環網柜/開關柜外殼鈑金上。

二合一/三合一智能局放傳感器也用于變電站、配電房其他輸電節點（如：GIS、環網柜、箱變等）中。

#局放傳感器#融入嗅覺、SF6、環境溫度/濕度、表面溫度、振動、噪音，可以做成：四合一局放傳感器、五合一局放傳感器、六合一局放

傳感器、七合一局放傳感器、八合一局放傳感器、九合一局放傳感器、十合一局放傳感器。

#智能局放傳感器#被廣泛應用于開關柜、GIS、斷路器、變電站、變壓器等設備（場所），局放檢測系統由局放傳感器、局放監測主機、局放

監測后臺組成（其結構如下圖）。局放傳感器是感知開關柜、GIS等局部放電現象的前端智能設備（器件），并將所感應到的局放現象上傳給

局放監測主機，由主機進行信號處理后上傳給局放監測平臺。#超聲波局放傳感器#

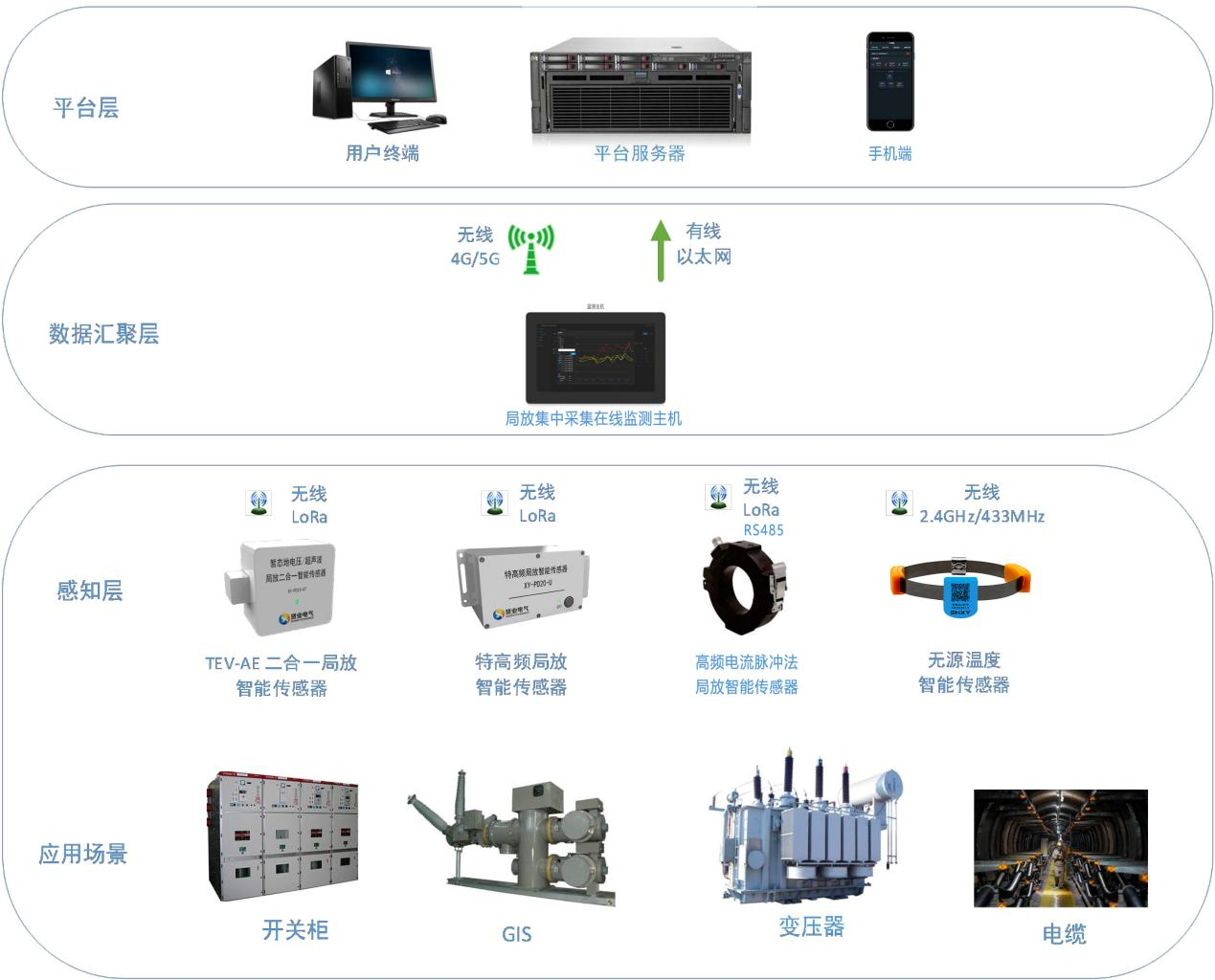

圖三：局放在線監測系統圖

智能開關柜局放傳感器產品優勢：

1、可在電網設備帶電運行情況下進行現場安裝和維護，不影響電網設備運行和供電可靠性；

2、支持國網輸變電設備物聯網傳感器數據通信規約、loraWAN等多種無線通信規約，支持Modbus等有線通信規約；

3、多種局部放電監測手段：UHF\AE\TEV\高頻電流、臭氧、溫度等；

4、智能三合一局放傳感器采用微型化、模塊化、高性能，低功耗設計。

配電房、變電站、開關柜/環網柜、斷路器等局放現象是個漸進過程。高低壓開關柜、環網柜、GIS、斷路器等局部放電是指在高壓開關柜內部，

由于電氣應力過高、雷電波沖擊、絕緣介質的缺陷和老化等原因，導致電場強度局部增大，從而產生的放電現象。局部放電會加速絕緣材料的

老化，降低其絕緣性能，縮短設備使用壽命；容易導致設備漏電、短路等故障，影響設備的安全可靠運行；伴隨局部放電產生的噪聲和電磁

干擾，還會影響周圍設備的運行。#特高頻局放傳感器#

A、單一基本監測手段

一、超聲波局放傳感器（AA/AE，聲波頻率高于20KHZ)；

二、暫態地電壓局放傳感器(TEV，電磁波頻率在3M~100MHZ之間)；#暫態地電壓局放傳感器#

三、特高頻局放傳感器(UHF，電磁波頻率在300M~1.5GHZ之間)

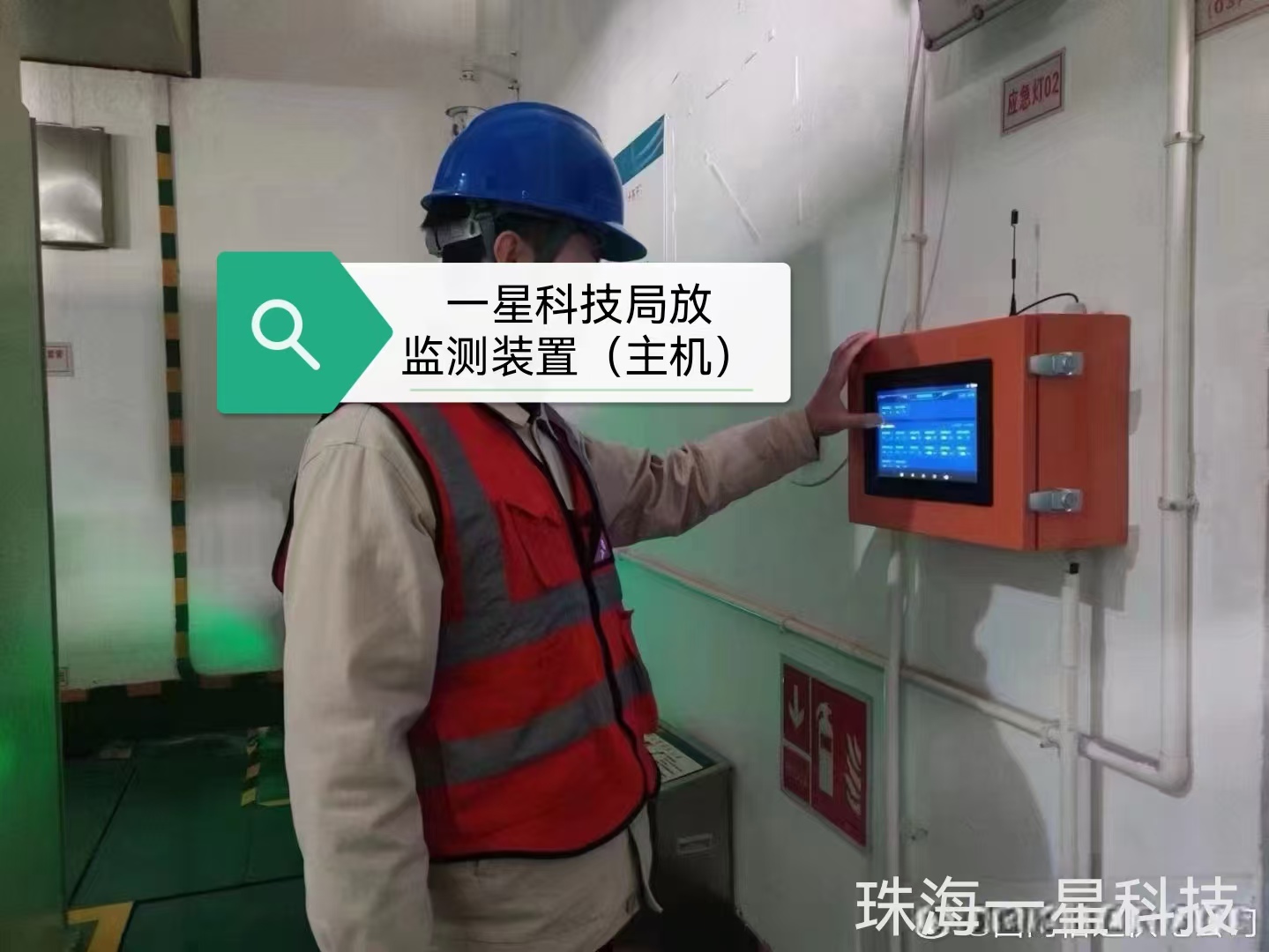

圖四：開關柜局放監測裝置

B、多種組合技術手段

一、二合一局放傳感器有三種組合，即超聲波與暫態地電壓合二為一，超聲波與特高頻合二為一、特高頻與暫態地電壓

合二為一

二、三合一局放傳感器，即超聲波、特高頻、暫態地電壓三者合一

三、多合一局放傳感器 上述三種基本監測手段，加上融入環境溫度、

器件/線纜表面溫度、嗅覺/SF6/傳感/濕度、振動、噪音等檢測，可以做成四合一局放傳感器、五合一局放檢測傳感器、......直至十合一局放傳

感器。#特高頻局放傳感器#，多應用于GIS、特高壓變電站/高壓開關柜等藏所（設備），也采用超聲波/暫態地電壓/特高頻三種監測局部放電

現象技術手段集成在一個感應器件中，也即三合一局放傳感器。局放檢測系統由局放傳感器、局放監測主機、局放監測后臺組成（其結構如下圖）。局放傳感器是感知開關柜、GIS等局部放電現象的前端智能設備（器件），并將所感應到的局放現象上傳給局放監測主機，由主機進行信號處理后上傳給局放監測平臺。#超聲波局放傳感器#

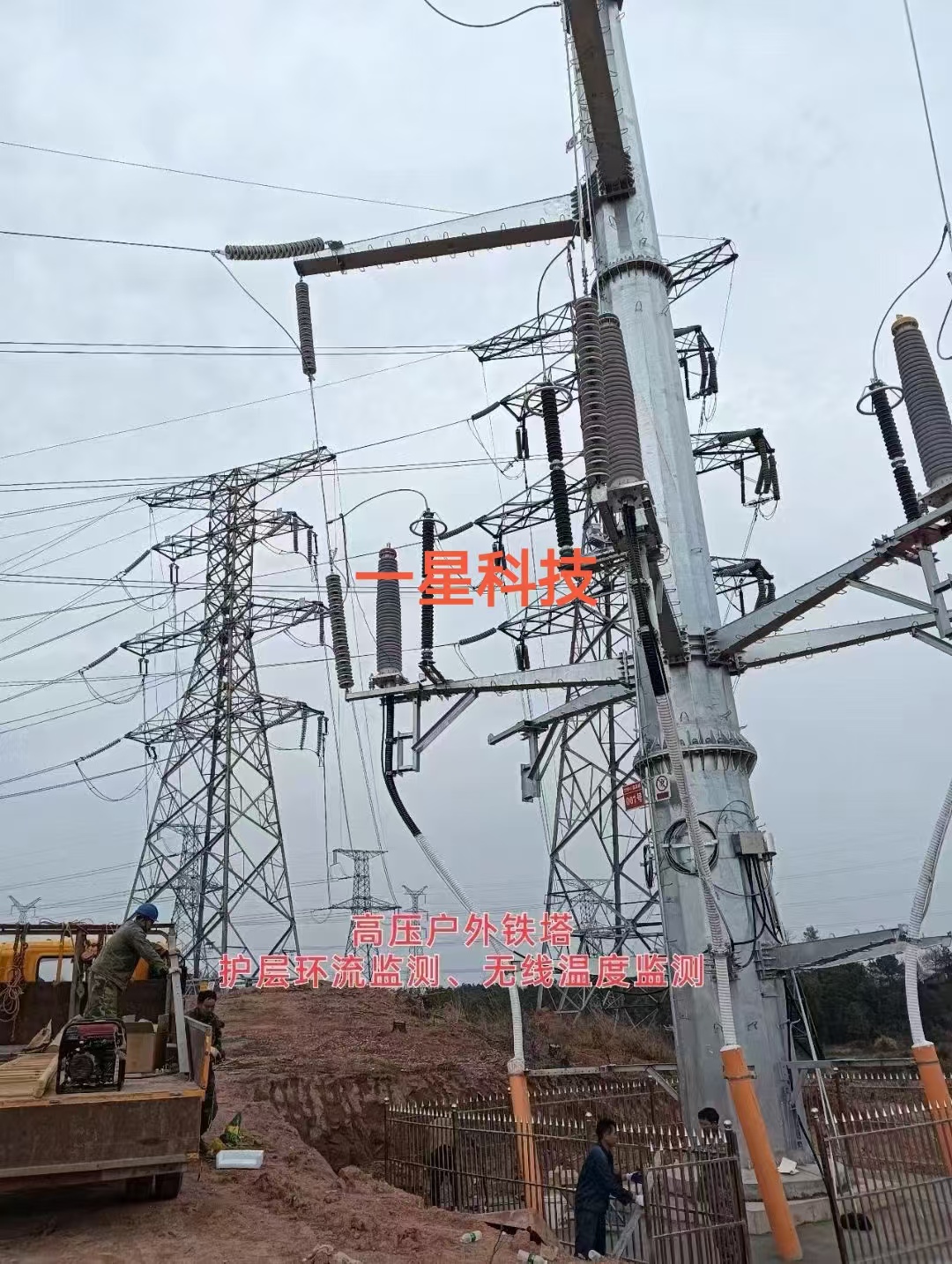

圖五：戶外鐵塔高壓電纜護層環流在線監測&無線測溫

以上是局放監測裝置、開關柜局放傳感器、護層環流在線監測、局放監測傳感器、局放檢測系統等信息內容，詳情請與珠海一星科技產品部接洽。
